Гидроусилитель крутящих моментов тип Э32Г18-2...

Гидроуселитель крутящих моментов тип Э32Г18-22К УХЛ4, Э32Г18-23К УХЛ4, Э32Г18-24К УХЛ4 Гидроусилители крутящих моментов Э32Г18-2.. предназначены для перемещения рабочих органов всевозможных станков для резки металла или другого оборудования, снабжённого числовым программным управлением в соответствии с электрическими импульсами, которые подаются на вход гидроусилителя. Перемещение при этом определяется количеством поданных импульсов, а скорость перемещения частотой их следования. Данные гидроусилители имеют 4 типоразмера.

Гидроусилители Э32Г18-2.. эксплуатируются на очищенном минеральном масле не грубее 11 класса чистоты, кинематическая вязкость которого составляет от 20 до 200 м2/с, а температура от +100 до +600С при температуре окружающей среды от 00 до +400С.

Структура условного обозначения

Э32Г18-2 Х-Х Х Х ХХХ Х, (Э32Г18-2 - обозначение по классификатору)
Х-рабочий объём, в см3 (2-20см3; 3-40см3; 4-80см3; 5-160см3)
Х-вид резьбы присоединительных отверстий (без индекса-коническая, индекс 2-метрическая)
Х-исполнение конца выходного вала (К-конический, без индекса-цилиндрический)
Х-наличие предохранительного устройства (индекс П)
ХХХ Х-климатическое исполнение и категория размещения (УХЛ 4)

Пример условного обозначения: гидроусилитель Э32Г18-22К УХЛ4.

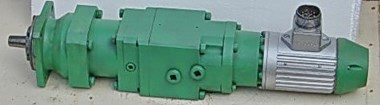

В состав гидроусилителя входит из аксиально-поршневой гидромотор, управляющее устройство и шаговый электродвигатель ШД-5Д1М-У3. В состав узла управления входит корпус, который крепится к опорному диску гидромотора. В корпусе размещаются золотник, гильза и резьбовая втулка.

Габаритные и присоединительные размеры гидроусилителей типа Э32Г18-2...
