Насоы пластинчатые двухпоточные типа
3БГ12-41А, 3БГ12-41Б, 3БГ12-41, 3БГ12-42, 6БГ12-41А, 6БГ12-41

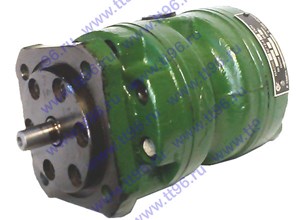

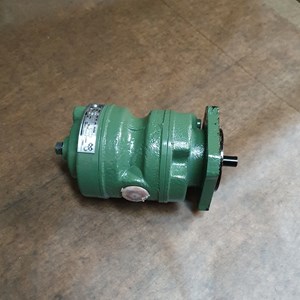

Насоы пластинчатые двухпоточные типа  3БГ12-41А, 3БГ12-41Б, 3БГ12-41, 3БГ12-42, 6БГ12-41А, 6БГ12-41

 Насосы пластинчатые нерегулируемые двухпоточного действия с постоянным направлением потока типа ...БГ12-4 предназначены для подачи масла под давлением в гидросистемы металлорежущих станков и других машин. Исполнения насосов: однопоточное и двухеоточное. Двухпоточные насосы применяются для подачи под давлением минерального масла двумя независимыми потоками. Насосы изготовляются в исполнении УХЛ, категория размещения 4 по ГОСТ 15150—69. Рабочая жидкость - минеральные масла кинематической вязкостью от 17 до 213 мм2/с при температуре от +10 до +50°С. Класс чистоты масла не грубее 12 по ГОСТ 17216-71. Тонкость фильтрации 25 мкм. Рекомендуемые марки масел: ВНИИ 1Ш-403 по ГОСТ 16728—78; ИГП по ТУ 38.101413-78 и другие минеральные масла, имеющие аналогичные свойства и кинематическую вязкость.Насосы выпускаются с правым направлением вращения вала (со стороны привода по часовой стрелке). По заказу потребителя изготовляются насосы с левым направлением вращения вала.

Структура условного обозначения

Х   БГ12-4     УХЛ   4

















Категория размещения по ГОСТ 15150-69



Климатическое исполнение по ГОСТ 15150-69:
УХЛ - для районов с умеренным и холодным климатом;



Подача с противоположной стороны
1Б - 3,3 л/мин 3,2 см3
1А - 6,0 л/мин 3,2 см3
1 - 10,5 л/мин 8,0 см3
2 - 17,0 л/мин 12,5 см3
Направление вращения вала без обозначения - правое
Л - левое



Тип насоса



Подача со стороны привода:
3 - 3,3 л/мин 3,2 см3
6 - 6,0 л/мин 5,0 см3
10 - 10,5 л/мин 8,0 см3
16 - 17,0 л/мин 12,5 см3

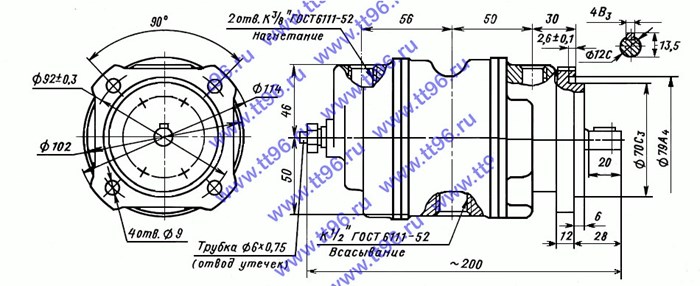

Габаритные и присоединительные размеры насосв типа
3БГ12-41А, 3БГ12-41Б, 3БГ12-41, 3БГ12-42, 6БГ12-41А, 6БГ12-41
