Пластинчатые (лопастные) насосы (5,8,12,18,25,35)Г12-3...(А)М
нерегулируемые двухпоточные

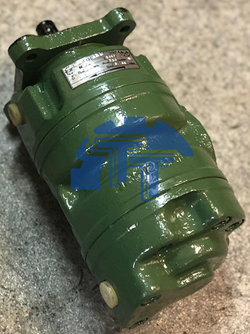

Пластинчатые (лопастные) насосы (5,8,12,18,25,35)Г12-31(А)М, (5,8,12,18,25,35)Г12-32(А)М, (5,8,12,18,25,35)Г12-33(А)МПластинчатый (лопастной) насос 5Г12-32М

Насосы пластинчатые (5,8,12,18,25,35)Г12-3...(А)М двухпоточные нерегулируемые с постоянным направлением потока масла предназначены для подачи под давлением чистого минерального масла в гидросистемы станков и других машин.

Насосы изготавливаются однопоточные (Г12-3...М) и двухпоточные ((5,8,12,18,25,35)Г12-3...М). Двухпоточные насосы предназначены для подачи под давлением минерального масла двумя независимыми потоками.

Насосы работают на чистых минеральных маслах вязкостью от 17 до 400 сСт при температуре масла от +10 до +50 °С при температуре окружающей среды от 0 до +40 °С. Масло, поступающее в насос, должно быть отфильтровано от частиц размерами более 0,025 мм.

Направление вращения вала насоса правое. По особому заказу насосы могут изготавливаться с левым направлением вращения вала. В заказе следует указать типоразмер насоса и направление вращения вала.

Например:
для насоса правого вращения — 5Г12-32АМ,
для насоса левого вращения — 5Г12-32АМ лев.

 Структура условного обозначения (5,8,12,18,25,35)Г12-3...(А)М

5   Г12-3 -   М   УХЛ4

УХЛ4 = климатическое исполнение и категория размещения.
М = исполнение (модернизированный).
1, 1А, 2, 2А, 3, 3А = подача насоса (см. таблицу 2 ниже).
Г12-3 = серия насосов пластинчатых.
5, 8, 12, 18, 25, 35 = пластинчатый насос двухпоточный (цифра означает подачу см. таблицу 2 ниже).



Насос пластинчатый двухпоточный, давление 6,3 Мпа, 8-25 см3
Насос пластинчатый двухпоточный, давление 6,3 Мпа, 8-8 см3
Насос пластинчатый двухпоточный, давление 6,3 Мпа, 16-40 см3
Насос пластинчатый двухпоточный, давление 6,3 Мпа, 8-40 см3
Насос пластинчатый двухпоточный, давление 6,3 Мпа, 12,5-32 см3
Насос пластинчатый двухпоточный, давление 6,3 Мпа, 32-32 см3
Насос пластинчатый двухпоточный, давление 6,3 Мпа, 12,5-12,5 см3
Насос пластинчатый двухпоточный, давление 6,3 Мпа, 16-32 см3
Насос пластинчатый двухпоточный, давление 6,3 Мпа, 8-16 см3
Насос пластинчатый двухпоточный, давление 6,3 Мпа, 12,5-16 см3
Насос пластинчатый двухпоточный, давление 6,3 Мпа, 8-12,5 см3
Насос пластинчатый двухпоточный, давление 6,3 Мпа, 16-25 см3
Насос пластинчатый двухпоточный, давление 6,3 Мпа, 12,5-25 см3
Насос пластинчатый двухпоточный, давление 6,3 Мпа, 8-32 см3
Насос пластинчатый двухпоточный, давление 6,3 Мпа, 12,5-40 см3
Насос пластинчатый двухпоточный, давление 6,3 Мпа, 40-40 см3
Насос пластинчатый двухпоточный, давление 6,3 Мпа, 32-40 см3
Насос пластинчатый двухпоточный, давление 6,3 Мпа, 16-16 см3
Насос пластинчатый двухпоточный, давление 6,3 Мпа, 25-25 см3
Насос пластинчатый двухпоточный, давление 6,3 Мпа, 25-32 см3
Насос пластинчатый двухпоточный, давление 6,3 Мпа, 25-40 см3

Характеристики двухпоточных насосов (5,8,12,18,25,35)Г12-3...(А)М

Модель насоса Подача, л/мин Подача, л/мин Мощность, кВт Масса (± 10%), кг
Насос 5Г12-31АМ 5 5 2,4 16
Насос 5Г12-31М 5 8 2,7
Насос 5Г12-32АМ 5 12 3,0
Насос 5Г12-32М 5 18 3,9
Насос 5Г12-33АМ 5 25 4,7
Насос 5Г12-33М 5 35 5,4
Насос 8Г12-31М 8 8 3,2
Насос 8Г12-32АМ 8 12 3,5
Насос 8Г12-32М 8 18 4,4
Насос 8Г12-33АМ 8 25 5,2
Насос 8Г12-33М 8 35 5,9
Насос 12Г12-32АМ 12 12 3,8
Насос 12Г12-32М 12 18 4,7
Насос 12Г12-33АМ 12 25 5,5
Насос 12Г12-33М 12 35 6,2
Насос 18Г12-32М 18 18 5,6
Насос 18Г12-33АМ 18 25 6,4
Насос 18Г12-33М 18 35 7,1
Насос 25Г12-33АМ 25 25 7,2
Насос 25Г12-33М 25 35 7,9
Насос 35Г12-33М 35 35 8,7

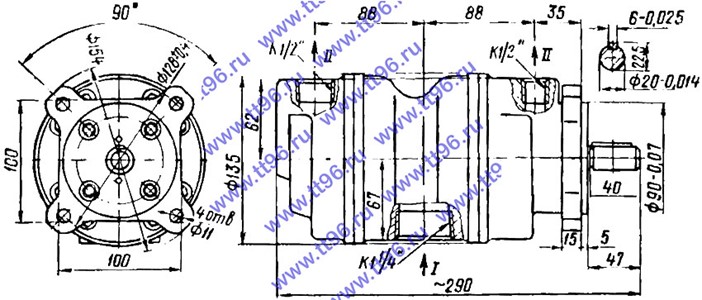

 Присоединительные размеры пластинчатых насосов (5,8,12,18,25,35)Г12-3...(А)М

Присоединительные размеры пластинчатых насосов (5,8,12,18,25,35)Г12-31(А)М, (5,8,12,18,25,35)Г12-32(А)М, (5,8,12,18,25,35)Г12-33(А)М

Пример условного обозначения при заказе насоса пластинчатого двухпоточного нерегулируемого с номинальной подачей 5 и 25 л/мин:
Насос 5Г12-33АМ УХЛ4.
