Агрегаты насосные без электродвигателя
ДБГ11-1, ДВГ11-1, ДБГ11-2

Агрегаты насосные без электродвигателя ДБГ11-11А, ДБГ11-11, ДВГ11-11А, ДВГ11-11

Агрегаты насосные без электродвигателя ДБГ11-11А, ДБГ11-11, ДВГ11-11А, ДВГ11-11

Агрегаты насосные без электродвигателя ДБГ11-11А, ДБГ11-11, ДВГ11-11А, ДВГ11-11 предназначены для нагнетания под номинальным давлением постоянного по величине и направлению потока минерального масла в смазочные системы станков и других стационарных машин. Допускается применять насосы и насосные агрегаты в гидравлических системах.

Масляные системы должны быть оснащены фильтрами с номинальной тонкостью фильтрации не более 40 мкм, установленными на напорной или сливной магистрали.
Чистота рабочей жидкости не менее 13 класса по ГОСТ 17216-71.
Климатическое исполнение и категория размещения по ГОСТ 15150-69.

Ознакомиться с характеристиками насосов шестеренных Г11-1

Ознакомиться с характеристиками агрегатов насосных БГ11-1, ВГ11-1

Параматры Наименование
ДБГ11-11
ДВГ11-11
ДБГ11-11А
ДВГ11-11А
ДБГ11-11Б
ДВГ11-11Б
Рабочий объём, см3 8,0 5,0 3,0
Номинальная подача, не менее, л/мин 8,0 5,0 3,0
Давление на выходе номинальное, МПа 0,5 0,5 0,5
Давление на входе номинальное, МПа Минус 0,02
Частота вращения, с-1
- номинальная
- минимальная
- максимальная

24,0 (1450)
10,0 (600)
30,0 (1800)

24,0 (1450)
10,0 (600)
30,0 (1800)

24,0 (1450)
10,0 (600)
30,0 (1800)
Коэффициент подачи, не менее, % 76 74 69
Номинальная мощность электродвигателя, кВт   0,25
Масса, не более, кг 2,2

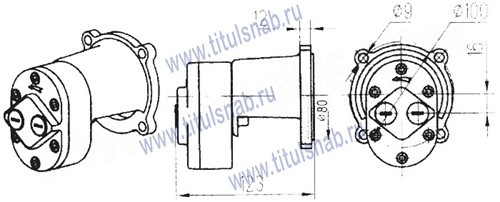

Габаритные и присоединительные размеры
насосов ДБГ11-11, ДБГ11-11А, ДБГ11-11Б

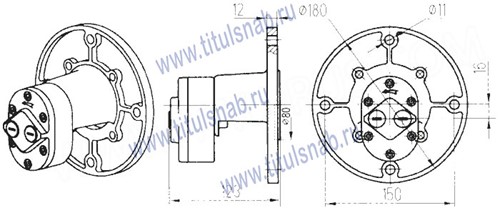

Габаритные и присоединительные размеры насосов
ДВГ11-11, ДВГ11-11А, ДВГ11-11Б

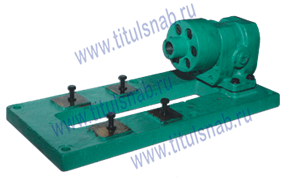

 Агрегаты насосные без электродвигателя ДБГ11-22, ДБГ11-22А, ДБГ11-23, ДБГ11-23А,
ДБГ11-24, ДБГ11-24А, ДБГ11-25, ДБГ11-25А

Агрегаты насосные без электродвигателя ДБГ11-22, ДБГ11-22А, ДБГ11-23, ДБГ11-23А, ДБГ11-24, ДБГ11-24А, ДБГ11-25, ДБГ11-25А предназначены для нагнетания под номинальным давлением постоянного по величине и направлению потока минерального масла в смазочные системы станков и других стационарных машин. Допускается применять насосы и насосные агрегаты в гидравлических системах.

Масляные системы должны быть оснащены фильтрами с номинальной тонкостью фильтрации не более 40 мкм, установленными на напорной или сливной магистрали.
Чистота рабочей жидкости не менее 13 класса по ГОСТ 17216-71.
Климатическое исполнение и категория размещения по ГОСТ 15150-69.

Ознакомиться с характеристиками насосов шестеренных Г11-2

Ознакомиться с характеристиками агрегатов насосных БГ11-2, ВГ11-2

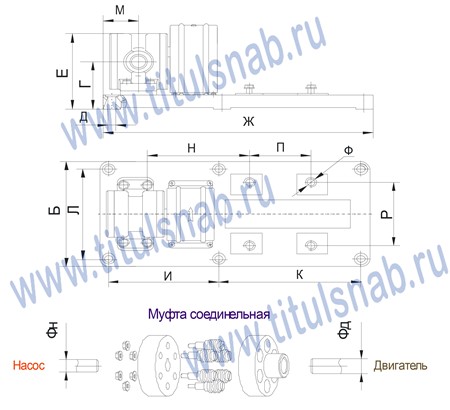

Габаритные и присоединительные размеры
насосов ДБГ11-22, ДБГ11-22А, ДБГ11-23, ДБГ11-23А, ДБГ11-24, ДБГ11-24А, ДБГ11-25, ДБГ11-25А



Габаритные и присоединительные размеры  насосов ДБГ11-22, ДБГ11-22А, ДБГ11-23, ДБГ11-23А, ДБГ11-24, ДБГ11-24А, ДБГ11-25, ДБГ11-25А
Типоразмеры
насосных агрегатов
А А1 А2 А3 В D H a a1 d d1 d2 h h1

ДБГ11-21

178 230 160 100 200 13 145 170 125 М8 16 22 81 91,5 436

ДБГ11-22А
ДБГ11-22

178 230 160 100 200 13 145 170 125 М8 16 22 81 91,5 436

ДБГ11-23А
ДБГ11-23

200 250 174 125 220 13 160 192 140 М8 18 24 91 98 478

ДБГ11-24А
ДБГ11-24

200 250 200 112
140
248 13 180 220 160 М10 22 28 100 104 478

ДБГ11-25А
ДБГ11-25

250 250
280
236 140 282
312
13 205
220
250
220
190
216
М10 28 32
38
112
132
116
130
532
56
