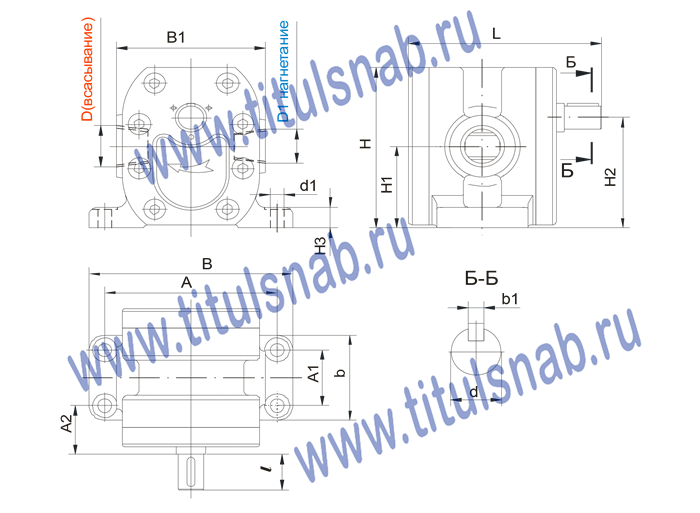

Габаритные и присоединительные размеры насосов
типа Г11-22, Г11-22А, Г11-23, Г11-23А, Г11-24, Г11-24А, Г11-25, Г11-25А

Габаритные и присоединительные размеры насосов  типа Г11-22, Г11-22А, Г11-23, Г11-23А, Г11-24, Г11-24А, Г11-25, Г11-25А

Обозначение размера Типоразмер насоса
Г11-21 Г11-22 Г11-23 Г11-24 Г11-25
Г11-22А Г11-23А Г11-24А Г11-25А
A 110 110 114 146 166
A1 38 38 60 63 75
A2 33 33 34 46 46
B 130 130 138 180 max 200
B1 95 100 110 130 155
D K3/4" К3/4" К3/4" К1 1/4" К1 1/2"
D1 К1/2" К1/2" К1/2" К3/2" К1 1/4"
H 109 109 125 150 max 175
H1 55,5 55,5 63 74 85,5
H2 75 75 86 100 118
H3 14 14 15 16 17
L 118 123 155 180 205
b 58 58 82 93 105
b1 5 5 5 6 8
d 16 16 18 22 28
d1 9 9 9 13 13
24 24 30 30 40
