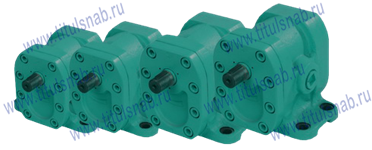

Насосы шестеренные типа Г11-25, Г11-25А

Насосы шестеренные типа Г11-25, Г11-25А, Г 11-25, Г 11-25А описание, применяемость и технические характеристики насосов

Применение насосов шестеренных Г11-25, Г11-25А

Шестеренный насос Г11-25, Г11-25А - предназначен для нагнетания под номинальным давлением постоянного по величине и направлению потока минерального масла в смазочные системы станков и других стационарных машин. Допускается применять насосы и насосные агрегаты в гидравлических системах.

  Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний – мощностью электродвигателя и всасывающей способностью насоса.

Габаритные и присоеденитлеьные размеры насоса шестеренного Г11-25, Г 11-25А

Масляные системы должны быть оснащены фильтрами с номинальной тонкостью фильтрации не более 40 мкм, установленными на напорной или сливной магистрали.
  Чистота рабочей жидкости не менее 13 класса по ГОСТ 17216-71.
  Климатическое исполнение и категория размещения по ГОСТ 15150-69.

  • Насосы шестеренные применяются в технологическом оборудовании и выполняют следующие функции:
  • для обеспечения смазки трущихся деталей и узлов
  • для создания рабочего давления в гидравлических системах. Насосы обеспечивают давление на выходе до 25 атм.
  • для перекачивания масляных жидкостей
Привод насосов должен осуществляться только через упругую пальцевую муфту, компенсирующую колебания, вибрации, ударные нагрузки и несоосность валов привода и насоса.
Насосы могут устанавливаться в горизонтальном или вертикальном положении на жестком основании, исключающем вибрации шестеренного насоса

Описание насоса шестеренного Г11-25, Г11-25А

Направление вращения приводного вала насоса шестеренного Г11-25, Г11-25А– правое. Привод насосов шестеренных Г11-25, Г11-25А должен осуществляться только через упругую муфту. Масляные системы должны быть оснащены фильтрами с номинальной тонкостью фильтрации не грубее 40 мкм.
Ресурс до списания насоса шестеренного Г11-25, Г11-25А при номинальном режиме работы не менее 7100 часов.
Рабочая жидкость - минеральное масло вязкостью 17 мм2 р/с. Температура рабочей жидкости от 10 до 55 °С.
Принцип работы шестеренных насосов Г11-25, Г11-25А основан на изменении объемов межзубьевых камер в процессе зубчатого зацепления. При вращении колес рабочая жидкость (РЖ), засасывается в камеру, где зубья выходят из зацепления, создавая вакуум. Далее во впадинах между зубьями РЖ переносится в камеру, откуда под давлением вытесняется в напорную линию зубьями, входящими в зацепление.

Технические характеристики насоса шестеренного Г11-25, Г11-25А

Насос шестеренный

Г11-25А

Г11-25

Рабочий объем, см³

80

100

Номинальная подача, дм³/с

1,75

2,22

(л/мин)

-105

-133

Коэффициент подачи, %,

>91

>92

К.п.д., %,

>76

>77

Давление на выходе

Nominal

 2,5 Мпа (25 кгс/см²)

Max

 3,0 Мпа (30 кгс/см²)

Давление на входе, номинальное не более минус 0,02Мпа (минус 0,2 кгс/см²)

Частота вращения, с-1 (об/мин):

- Nominal

 24,0 (1450)

- Max

 30,0 (1800)

- Min

 10,0 (600)

Nominal мощность при nominal давлении, кВт

5,5

7,1

Nominal мощность приводного электродвига теля, кВт

5,5

7,5

Масса насосов, кг, не более



16,0



Габаритные и присоеденитлеьные размеры насоса шестеренного Г11-25, Г11-25А
