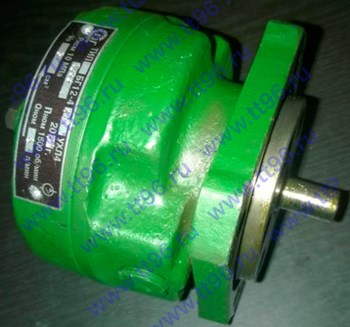

Насосы пластинчатые однопоточные
БГ12-41, БГ12-42, БГ12-41Б, БГ12-41А
Подробное описание
 |
Насосы пластинчатые нерегулируемые с постоянным направлением потока рабочей жидкости типа БГ12-4 применяются для подачи масла под давлением в гидросистемы станков и другого оборудования машиностроительной отрасли. Исполнение насосов БГ-12-41Б, БГ-12-41А, БГ-12-41, БГ-12-42: однопоточный. Насосы серии БГ 12-4 применяются в качестве смазочных в гидросистемах прессов совместно с радиально-поршневыми насосами типа НР50. Рабочей жидкостью для данных насосов являются минеральные масла кинематической вязкостью 17-213 сСт при температуре от +10...+50 °С. Класс чистоты рабочей жидкости не грубее 12 по ГОСТ 17216-71. Тонкость фильтрации 25 мкм. Номинальная частота вращения вала 1500 об/мин. Рекомендуемые марки масел (а также минеральные масла, имеющие такие же свойства и кинематическую вязкость): ВНИИ 1Ш-403 по ГОСТ 16728—78; ИГП по ТУ 38.101413-78. Насосы пластинчатые однопоточные БГ12-41, БГ12-42, БГ12-41Б, БГ12-41А выпускаются с правым направлением вращения вала (со стороны привода по часовой стрелке). По желанию Заказчика насосы серии БГ12-4 могут быть изготовлены с левым направлением вращения вала (направление вращения указывается на корпусе насоса). Смотреть паспорт насоса пластинчатого типа БГ12-4. |

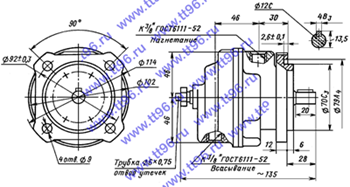

Чертёж насоса серии БГ12-4 (однопоточного)
|

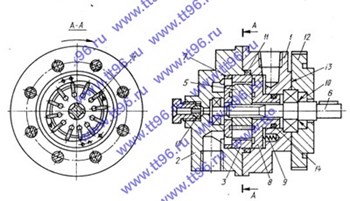

Чертёж (вид в разрезе) насоса серии БГ12-4
|
Структура условного обозначения
| БГ12-4 | ХХ | Х | ХХХХ | ||||||
|
Климатическое исполнение и категория размещения
|
|||||||||
 |
|||||||||
|
Направление вращения вала:
без обозначения - правое Л - левое |
|||||||||
|
|||||||||
|
Подача:
1Б - 3,3 л/мин 3,2 см3 1А - 6,0 л/мин 3,2 см3 1 - 10,5 л/мин 8,0 см3 2 - 17,0 л/мин 12,5 см3 |
|||||||||
|
|||||||||
|
Обозначение типа насоса
|
|||||||||
Основные параметры насосов серии БГ12-4
| Наименование | Параметры | |||
| Подача, л/мин | Масса, кг | Номинальная частота вращения, об/мин | Давление на выходе, МПа | |
| БГ 12-41Б | 3,3 | 3,6 | 1500 | 10 |
| БГ 12-41А | 6,0 | 3,6 | 1500 | 10 |
| БГ 12-41 | 10,4 | 3,6 | 1500 | 10 |
| БГ 12-42 | 16,7 | 3,6 | 1500 | 10 |
Параметры замены насосов Г12-4* (старая серия) на БГ12-4*
| Новое исполнение | Параметры | Старое исполнение | |||
| Подача, л/мин | Масса, кг | Номинальная частота вращения, об/мин | Давление на выходе, МПа | ||
| БГ12-41Б | 3,3 3,0 |
3,6 | 1500 1440 |
10 6,3 |
Г12-41Б |
| БГ12-41А | 6,0 5,0 |
3,6 | 1500 1440 |
10 6,3 |
Г12-41А |
| БГ12-41 | 10,4 8,0 |
3,6 | 1500 1440 |
10 6,3 |
Г12-41 |
| БГ12-41 | 10,4 12,0 |
3,6 | 1500 1440 |
10 6,3 |
Г12-42А |
