Насосы пластинчатые
НПл 45/16, НПл56/16, НПл 80/16, НПл 63/6,3, НПл 125/6,3, НПл 25/16

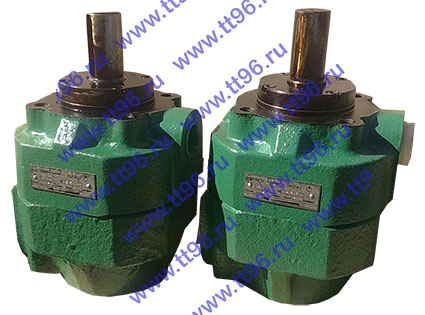

Насосы пластинчатые НПл 45/16, НПл56/16, НПл 80/16, НПл 63/6,3, НПл 125/6,3, НПл 25/16

Насосы пластинчатые типа НПл предназначены для применения в гидроприводах металлорежущих станков и других машин, где необходимо давление до 16 МПа (160 кгс/см²) и нерегулируемый по величине поток рабочей жидкости с постоянным давлением. Насосы имеют исполнение на давление 16 МПа (160 кгс/см²). Насосы работают на минеральных маслах кинематической вязкостью 20....400 мм²/с (сСт). Температура масла от -10 до +60ºС. Рекомендуемые масла: ВНИИ НП-403 ГОСТ 16728-78.

Рабочая жидкость должна иметь чистоту не грубее 12 класса по ГОСТ 17216-71. Номинальная тонкость фильтрации 25 мкм, для обеспечения большей надёжности при малой вязкости и большой нагрузке рекомендуется тонкость фильтрации 10 мкм. Насосы изготавливаются с правым направлением вращения вала (по вращению часовой стрелки, если смотреть со стороны привода). По заказу потребителя допускается изготовлять насосы с левым направлением вращения вала (против вращения часовой стрелки), направление вращения вала показано стрелкой, размещенной на корпусе насоса.

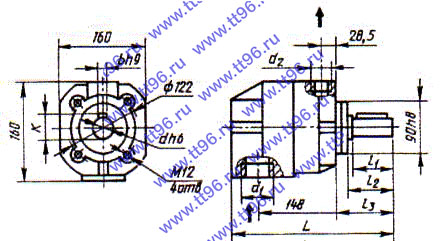

Размеры насосов
НПл 45/16, НПл56/16, НПл 80/16, НПл 63/6,3, НПл 125/6,3, НПл 25/16
Размеры насосов  НПл 45/16, НПл56/16, НПл 80/16, НПл 63/6,3, НПл 125/6,3, НПл 25/16

Основные параметры насосов НПл 45/16, НПл56/16, НПл 80/16, НПл 63/6,3, НПл 125/6,3, НПл 25/16

Параметры НПл 45/16 НПл 56/16 НПл 80/16 НПл 63/6,3 НПл 80/6,3 НПл 125/6,3
Рабочий объем, см³ 45 56 80 63 80 125
Подача, л/мин., не менее 56 73,9 102 50,8 66 104
Давление на выходе из насоса, (МПа): - номинальное 16 6,3
Частота вращения, об./мин.:
- номинальная
- максимальная
- минимальная

1500
1800
1200

960
960
960
Номинальная мощность, (кВт) 15,1 19,6 26 7 8,8 13,4
Мощность, затрачиваемая при давлении на выходе из насоса равном нулю, (кВт): 0,8 1,0 1,5 1,2 1,5 2,2
КПД при номинальном режиме работы не менее:
- объемный
- полный

0,83
0,76

0,88
0,77

0,90
0,85

0,84
0,75

0,86
0,77

0,87
0,80
Ресурс при номинальном режиме работы, ч 4000 3000
Предельное значение среднего уровня звука, дБ(А), при номинальном режиме работы 81 82
Масса, кг 22 20
