Насосы пластинчатые регулируемые типа НПлР

Регулируемые насосы НПлР  применяются для нагнетания рабочей гидравлической жидкости в узлах и механизмах машин, в которых требуется регулируемая по величине подача.

Насосы НПлР обеспечивают изменение подачи минерального масла от номинальной до нуля при достижении в системе давления, равного давлению настройки клапана. Настройка клапана регулятора давления механическая. Предусмотрено механическое изменение рабочего объема для уменьшения величины номинальной подачи. Насосы выпускаются в исполнениях по давлению 6,3 МПа и 16 МПа. Частота вращения 1450 об/мин, направление вращения правое (по часовой стрелке со стороны привода)

Особенности насосов регулируемых НПлР:
- привод насоса - через упругую муфту;
- допуск соосности осей - не более 0,1 мм;
- радиальные и осевые нагрузки на вал насоса со стороны привода недопустимы;
- направление вращения - правое (указано стрелкой на фирменной табличке);
- скорость масла во всасывающей линии < 0,5 м/с;
- тонкость фильтрации масла не хуже 25 мкм;
- с целью повышения ресурса предпочтительны фильтры с тонкостью фильтрации 10 мкм;
- пуск насоса рекомендуется при минимальной нагрузке.

Основные технические характеристики насосов типа НПлР

Модель насоса

НПлР-20/6,3

НПлР-20/16

НПлР-50/6,3

НПлР-50/16

НПлР-80/6,3

НПлР-80/16

НПлР-125/6,3

НПлР-125/16

НПлР-125/12,5

Номинальный рабочий объём см³

20

20

50

50

80

80

125

125

125

Номинальная подача, л/мин

26,5

24

68,5

63,5

107

97

172,5

152

160

Номинальное давление на выходе, МПа

6,3

16

6,3

16

6,3

16

6,3

16

12,5

Масса насоса, кг

23,5

23,5

42,8

42,8

56

56

98

98

98

Направление вращения

По часовой стрелке

Нагрузки на валу

Радиальные и осевые нагрузки недопустимы

Рекомендуемая вязкость

23 ÷ 45 сСт при 40º С (ISO VG22-46). Для холодного запуска при нулевом давлении: 400 сСт максимум

Класс чистоты жидкости

ISO 19/16 (достигается при тонкости фильтрации 25 мкм и ß ≥ 75)

Температура жидкости

+70º C

Положение в пространстве

Любое

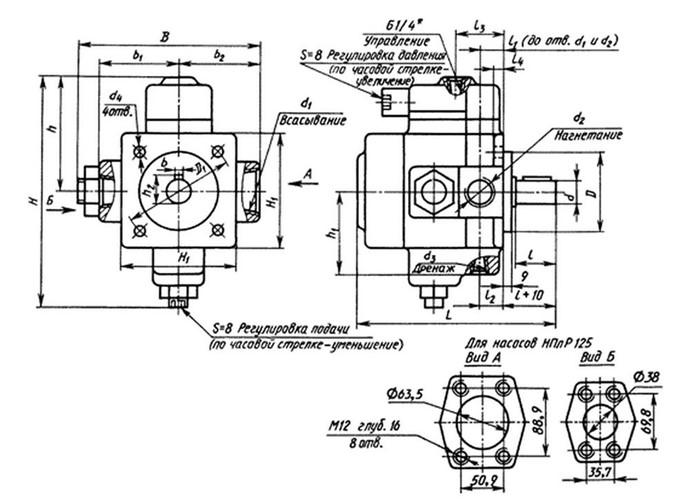

Габаритные и присединительные размеры насосов пластинчатых регулируемых типа НПлР

Типоразмер

B

B1

B2

b

H

H1

H2

H3

h

L

L1

L2

L3

l

l1

l2

d1

d2

d3

d4

d5

d6

НПлР 20/16

182

99

79

8

280

120

151

100

31

215

28

17

28

100

125

12

100

125

12

G1

G1/2

G3/8

НПлР 50/16

221

115

92

10

335

150

172

77

41

282

36

17,5

38

125

160

14

125

160

14

G1 1/2

G1

G3/8

НПлР 80/16

237

123

104

10

351

180

184

108

41

289

43

33

38

160

200

18

160

200

18

G1 1/2

G1 1/4

G1/2

НПлР 125/16

275

130

118

14

465

230

252

156

53,5

376

57

39

50

200

250

22

200

250

22

вид Е

вид А

G1
