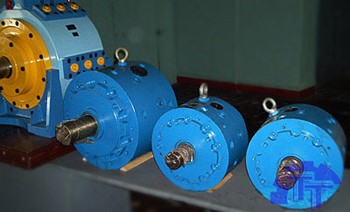

Насосы аксиально-поршневые регулируемые
НАР(Ф)74М..., НАС(Ф)74М..., НАМ(Ф)74М..., НАД1(Ф)74М...
 |
Насосы аксиально-поршневые регулируемые НАМФ74М-45/32, НАГФ74М-45/32, НАРФ74М-45/32, НАСФ74М-45/32, НАД1Ф74М-45/32, НАМФ74М-90/32, НАГФ74М-90/32, НАРФ74М-90/32, НАСФ74М-90/32, НАД1Ф74М-90/32, НАМ74М-224/32, НАР74М-224/32, НАС74М-224/32, НАД174М-224/32, НАМ74М-224/32, НАР74М-224/32, НАС74М-224/32, НАД174М-224/32 с регулируемой подачей и постоянным по направлению потоком рабочей жидкости, предназначен для общемашиностроительного применения в гидроприводах соответствующих требованиям ГОСТ 17411-91. Насосы НА...74М предназначены для работы на минеральных маслах вязкостью от 21 до 265 мм²/с (сСт) при температуре масла от +10 до +50 ° С и температуре окружающей среды от 0 до +50 ° С. |
|
Рекомендуемые рабочие жидкости - минеральные масла типа ВНИИ НП-403 ГОСТ 16728-78, ИГП-30, ИГП-38 по ТУ 38-101413-97. Номинальная тонкость фильтрации масла 40 мкм. Класс чистоты рабочей жидкости 14 по ГОСТ 17216-71. Допустимая продолжительность непрерывного действия максимального давления аксиально-поршневых насосов НА...74М не более 40 секунд с интервалом нагружения не менее четырех секунд. При таких режимах 90% ресурс - 1200 часов. Непрерывная продолжительность работы насоса на подаче ниже минимальной не должны превышать 30 минут. |
|
Структура условного обозначения насосов НАР(Ф)74М..., НАС(Ф)74М..., НАМ(Ф)74М..., НАД1(Ф)74М...
| НА | Р | Ф | Л | 74М | - | 45 | / | 32 | П | ||||||
|
Исполнение:
П = Погружное исполнение. без обозначения = Непогружное исполнение. |
|||||||||||||||
 |
|||||||||||||||
|
Номинальное давление:
32 = 32 МПа. |
|||||||||||||||
|
|||||||||||||||
|
Рабочий объём:
45 = 45 см³. 90 = 90 см³. 224 = 224 см³. |
|||||||||||||||
|
|||||||||||||||
|
74M = Индекс модернизации.
|
|||||||||||||||
|
|||||||||||||||
|
Направление вращения:
Л = Левое вращение. без обозначения = Правое вращение. |
|||||||||||||||
|
|||||||||||||||
|
Крепление:
Ф = Фланцевое. без обозначения = На лапах. |
|||||||||||||||
|
|||||||||||||||
|
Исполнение механизма изменения подачи:
С = Со следящим механизмом изменения подачи. Насос обеспечивает работу на любой подаче в диапазоне от номинальной до минимальной. Установка подачи осуществляется задающим устройством (кулачком, копиром, и т.п.) Р = С ручным механизмом изменения подачи. Насос обеспечивает работу на любой подаче в диапазоне от номинальной до минимальной. Установка подачи - ручная. Д1 = С регулятором мощности. Насос обеспечивает работу в режиме постоянной мощности. Установка подачи - автоматическая, в зависимости от рабочего давления на выходе из насоса. М = С электромагнитным механизмом изменения подачи. Насос обеспечивает работу на любой из четырех подач в диапазоне от номинальной до минимальной. Установка подачи обеспечивается включением электромагнита, последовательность включения каждой из четырех фиксированных подач произвольная. Г = С гидравлическим механизмом изменением подачи. Насос обеспечивает работу на любой подаче в диапазоне от номинальной до минимальной в зависимости от управляющего давления. |
|||||||||||||||
|
|||||||||||||||
|
НА = Насос аксиально-поршневой
|
|||||||||||||||
Основные технические характеристики насосов НАР(Ф)74М..., НАС(Ф)74М..., НАМ(Ф)74М..., НАД1(Ф)74М...
| Наименование | Подача (расход), л/мин | Давление МПА | Частота вращения, с-1 | Мощность, кВт | Габариты, мм | Масса, кг | ||
| НАМФ74М-45/32 | 57 | 32 | 25 | 40,5 | 686 | 275 | 345 | 135 |
| НАГФ74М-45/32 | 57 | 32 | 25 | 40,5 | 624 | 275 | 345 | 135 |
| НАРФ74М-45/32 | 57 | 32 | 25 | 40,5 | 624 | 275 | 345 | 128 |
| НАСФ74М-45/32 | 57 | 32 | 25 | 40,5 | 634 | 275 | 345 | 128 |
| НАД1Ф74М-45/32 | 57 | 32 | 25 | 40,5 | 711 | 275 | 345 | 137 |
| НАМФ74М-90/32 | 122 | 32 | 25 | 73 | 760 | 315 | 368 | 189 |
| НАГФ74М-90/32 | 122 | 32 | 25 | 73 | 698 | 315 | 368 | 182 |
| НАРФ74М-90/32 | 122 | 32 | 25 | 73 | 698 | 315 | 368 | 182 |
| НАСФ74М-90/32 | 122 | 32 | 25 | 73 | 708 | 315 | 368 | 182 |
| НАД1Ф74М-90/32 | 122 | 32 | 25 | 73 | 785 | 315 | 368 | 190 |
| НАМ74М-224/32 | 122 | 32 | 25 | 73 | 760 | 315 | 368 | 189 |
| НАР74М-224/32 | 122 | 32 | 25 | 73 | 698 | 315 | 368 | 182 |
| НАС74М-224/32 | 122 | 32 | 25 | 73 | 708 | 315 | 368 | 182 |
| НАД174М-224/32 | 122 | 32 | 25 | 73 | 785 | 315 | 368 | 190 |
| НАМ74М-224/32 | 200 | 32 | 16,6 | 118,5 | 859 | 380 | 455 | 356 |
| НАР74М-224/32 | 200 | 32 | 16,6 | 118,5 | 797 | 380 | 455 | 342 |
| НАС74М-224/32 | 200 | 32 | 16,6 | 118,5 | 807 | 380 | 455 | 342 |
| НАД174М-224/32 | 200 | 32 | 16,6 | 118,5 | 884 | 380 | 455 | 358 |

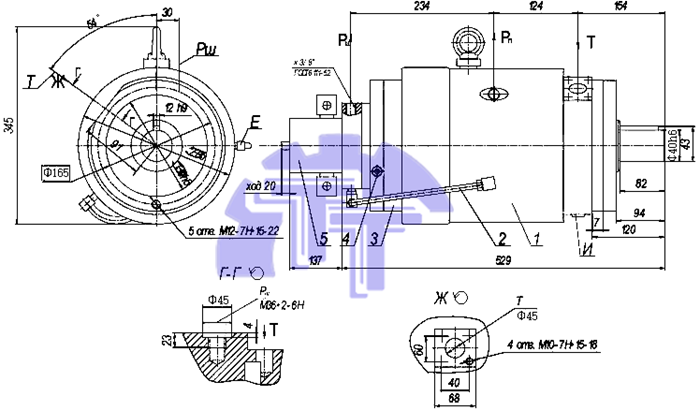

Габаритные и присоединительные размеры насосов НА...74М
 |
Примеры условного обозначения при заказе насосов аксильно-поршневых:
НАР74М-224/32 - насос аксиально-поршневой регулируемый с ручным регулированием подачи, крепление на лапах, правого вращения, с рабочим объемом 224 см³.
НАРФ74М-224/32 - насос аксиально-поршневой регулируемый с ручным регулированием подачи, c фланцевым креплением, правого вращения, с рабочим объемом 224 см³.
НАРФЛ74М-224/32 - насос аксиально-поршневой регулируемый с ручным регулированием подачи, c фланцевым креплением, левого вращения, с рабочим объемом 224 см³.
