Насосы Н400Е, Н401Е, Н403Е (Н400УР, Н401УР, Н403УР, Н404УЕР, Н403А)
радиально-поршневые эксцентриковые реверсивные

Насос Н400Е, Н401Е, Н403Е (Н400УР, Н401УР, Н403УР) радиально-поршневой эксцентриковый реверсивный      Насосы Н400Е, Н401Е, Н403Е - радиально-поршневые эксцентриковые реверсивные, предназначены для работы в гидроприводах машин и механизмов, где необходимо давления 20 МПа (насос Н 400 Е) и 32 МПа (насосы Н401 Е и Н 403 Е) и реверсируемый по направлению, нерегулируемый по величине поток рабочей жидкости.
     Радиально-поршневые насосы типа Н400 применяются в областях промышленности связанных с высоким давлением (до 400 бар). В прессах, в установках для обработки полимеров, зажимных устройствах станков и во многих других областях применения, где требуются значения рабочего давления до 400 бар. Только радиально поршневые насосы способны работать длительно при столь высоких давлениях.
     Насосы Н 400 Е, Н 401 Е, Н 403 Е (Н 400 УР, Н 401 УР, Н 403 УР) работают на чистом минеральном масле с кинематической вязкостью 21-211 сСт(мм2/с) при температуре  масла +10…+50°С и окружающей среды 0…+50°С.
     Насосы типа Н400 работают на масле очищенном не грубее 13 класса по ГОСТ 17216-71, при номинальной тонкости фильтрации 25 мкм. Рекомендуемые марки масел: ИГП-30, ИГП-49 ТУ.3.810.1413-97; ВНИИ ИП-403 ГОСТ 16728-78, индустриальные И-20А...И40А ГОСТ 20799-88.



Основные параметры насосов Н400Е, Н401Е, Н403Е (Н400УР, Н401УР, Н403УР)

Наименование параметра Типоразмер насоса
Н400Е (Н400УР) Н401Е (Н401УР) Н403Е (Н404УР)
Рабочий объём, см³ 4 12,5 25
Номинальная частота вращения, об/мин. 1500
Номинальная подача, л/мин. 5,5 ± 5% 17,06 ± 5% 34,12 ± 5%
Давление на выходе (мин./макс.), МПа 20/28 32/40
Давление на входе (мин./макс.), МПа 0,005/ 0,01
Коэффициент подачи 0,91
КПД 0,82 0,85 0,85
Номинальная мощность, КВт 2,2 10,5 21
Направление вращение вала любое
Масса (без рабочей жидкости), кг 15 38 47

     Примечание: в зависимости от завода-изготовителя реверсивные насосы Н400Е (Н401Е, Н403Е) могут иметь маркировку Н400УР (Н401УР, Н403УР) или НП-4/32, НП-12/32Е, НП-25/32Е

Структура условного обозначения насосов Н40...E

Н4   ХХ   Е   Х Х


Климатическое исполнение и категория размещения
Модернизированная конструкция (реверсивное вращение)
Исполнение по рабочему объёму и давлению: 00 - 4см³ и 20МПа; 01 – 12,5см³ и 32МПа; 03 – 25см³ и 32МПа
Обозначение типа насоса

     Пример условного обозначения насоса радиально-поршневого эксцентрикового реверсивного с рабочим объёмом 25 см³ и номинальным давлением 32 МПа модернизированной конструкции с реверсивным вращением климатическое исполнение для районов с умеренным и холодным климатом, категория размещения 4: Насос Н403Е УХЛ4

Габаритные и присоединительные размеры, принцип работы насоса Н400Е (Н401Е, Н403Е)

Чертёж насоса Н 400 Е (Н 400 УР)

Чертёж, размеры Насосы Н400Е, Насосы Н400Е, Н401Е, Н403Е (Н400УР, Н401УР, Н403УР) радиально-поршневой эксцентриковый реверсивный

       Корпус насоса 1 и крышки 5, 13 образуют картер насоса, который заполнен маслом. В корпусе 1 насоса имеются отверстия для установки при помощи болтов на плите (для насосов Н401 и Н403) или на кронштейне (для насоса Н400). В расточках корпуса на подшипниках 15 установлен приводной вал 2, с тремя эксцентриками. Уплотнение между рабочим валом 2 и крышкой 5 осуществляется манжетой 4.

       При вращении вала 2, эксцентрики, через гидростатические подпятники 6, воздействуют на поршни 7, установленные в расточках корпуса и закрытые пробками 9 , которые так же являются упорами пружин 8 возврата поршней 7. Подпятники 6 установлены посредством сферического шарнира и крепятся к нему специальными скобами 11.
       При работе насоса и вращении вала 2, через отверстия в поршне и подпятнике, рабочая камера "F" заполняется рабочей жидкостью, для чего на поверхности эксцентриковой предусмотрены вырезы. Перпендикулярно каждому поршню установлен нагнетательные клапан, состоящий из пружины 23, шарика 24 и седла 22, прижатого к корпусу упором 21. Через нагнетательный клапан рабочая жидкость под давлением поступает к рабочим органам оборудования.

  1. Корпус
  2. Вал приводной
  3. Шпонка
  4. Манжета
  5. Крышка
  6. Подпятник
  7. Поршень
  8. Пружина возврата поршня
  9. Пробка
  10. Уплотнение
  11. Скоба проволочная
  12. Винт
  13. Крышка
  14. Уплотнение
  15. Подшипник
  16. Заглушка
  17. Винт
  18. Шайба
  19. Шильда
  20. Винт шильды
  21. Упор
  22. Седло нагнетательного клапана
  23. Пружина нагнетательного клапана
  24. Шарик нагнетательного клапана

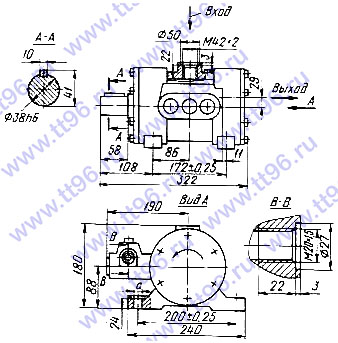

Чертёж насоса Н401Е (Н401УР)

Чертёж, размеры Насос Н401Е, Насосы Н400Е, Н401Е, Н403Е (Н400УР, Н401УР, Н403УР) радиально-поршневой эксцентриковый реверсивный

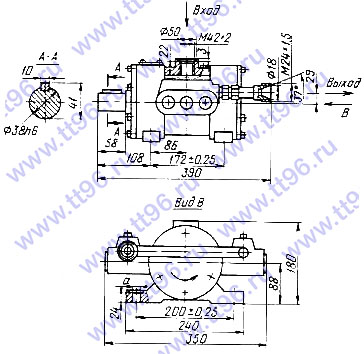

Чертёж насоса Н403Е (Н403УР)

Чертёж, размеры Насос Н403Е, Насосы Н400Е, Н401Е, Н403Е (Н400УР, Н401УР, Н403УР) радиально-поршневой эксцентриковый реверсивный
Насос Н400Е УХЛ4, Н 400 Е УХЛ4, Н 400Е УХЛ 4, Н401Е УХЛ4, Н 401 Е УХЛ4, Н 401Е УХЛ 4, Н403Е УХЛ4, Н 403 Е УХЛ4, Н 403Е УХЛ 4, Н400УР УХЛ4, Н 400 УР УХЛ4, Н 400УР УХЛ 4, Н401УР УХЛ4, Н 401 УР УХЛ4, Н 401УР УХЛ 4, Н403УР УХЛ4, Н 403 УР УХЛ4, Н 403УР УХЛ 4      Перед включением радиально-поршневого реверсивного насоса серии Н400Е необходимо:
     открыть кран, подающий масло из бака и заполнить насос маслом, открутить болт для стравливания воздуха на корпусе насоса, прокрутить насос за вад привода от руки или несколькими кратковременными включениями электродвигателя, чтобы вся система насоса заполнилась маслом;
     закрутить болт, когда из насоса польется чистое масло, прокрутить насос несколькими толчками электродвигателем по 10-15 с, чтобы убедиться в правильности выполненных монтажных работ.
     При запуске насоса серии Н400Е в простоя в течение длительного времени необходимо произвести пробный на 3—5 минут без нагрузки, в ходе которого из гидросистемы необходимо стравить воздух. Запрещён пуск насоса под нагрузкой после простоя.
     Во время эксплуатации необходимо следить за чистотой масла. Присутствие в рабочей жидкости механических примесей, воды или воздуха, попавших в гидросистему насоса серии Н400Е в процессе его сборки и эксплуатации, приводит к уменьшению долговечности насоса. При изменении вязкости масла более чем на 20%, необходимо произвести замену масла.
     Трубы должны иметь проходные сечения, соответствующие размерам присоединительных отверстий: уменьшение сечения и деформации на поверхностях труб не допускаются.
 Смешивать различные марки масел не разрешается.
 Во время эксплуатации насоса необходимо периодически доливать масло для поддержания необходимого уровня в маслобаке.

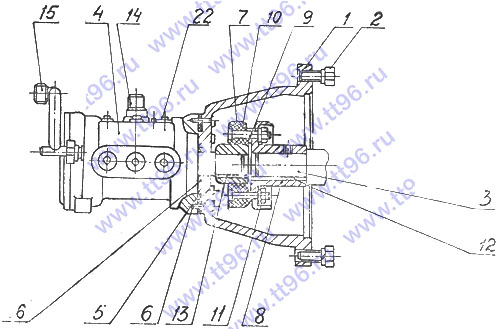

Насосная установка Н403Е (Н401Е, Н400Е) (пример взят из паспорта на пресс П5897)

Насосная установка Н403Е (Н401Е, Н400Е)
     Насосная установка Н403Е служит для нагнетания рабочей жидкости в гидросистему пресса. Стакан 1 насосной установки крепится при помощи болтов 2 к электродвигателю 3. С другой стороны стакана закреплён насос 4 (Н403Е) через прокладку 5 болтами 6.
     Валы насоса и электродвигателя соединены полумуфтами 7 и 8 при помощи пальцев 9 и комплекта резиновых уплотнительных колец 10.
     Пальцы закреплены в полумуфте гайками 11. Полумуфты 7 и 8 посажены на валы на шпонках 12 и 13 для передачи крутящего момента.
     Соосность валов насоса и электродвигателя обеспечивается соосностью расточенных отверстий в стакане 1. Уплотнение вала насоса 4 (насос радиально-поршневой Н-403Е) осуществляется манжетой 16.
     Всасывающая и напорная магистрали крепятся соответственно к штуцерам 14 и 15.

     Пример использования радиально-поршневых насосов:
     Н401Е - пресс гидравлический вулканизационный 250-600 4Э
     Н403Е - пресс гидравлический П5897
