Насосы 50НР, 50НС радиально-поршневые нерегулируемые

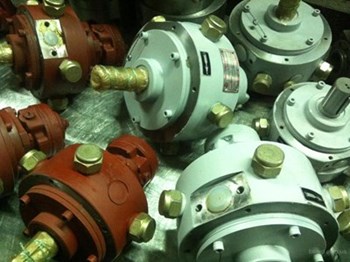

Насосы 50НР, 50НС радиально-поршневые нерегулируемые 50НС 4   50НС 6,3 50НС-10   50НС-14 50НС-16   50НС 32/2 50НС-32  50НР 4  50НР 6,3  50НР10 50НР14 50НР16   50НР32  50НР32/2  50НР 63 50НР 63/2 50НР 500К (на лапах)

Насосы радиально-поршневые нерегулируемые типа 50НР (50НР4, 50 НР6,3, 50НР8, 50НР10, 50НР14, 50НР16, 50НР32, 50НР63) и секционные типа 50НС (50НС4, 50НС6,3, 50НС8, 50НС10, 50НС14, 50НС16, 50НС32, 50НС63) с постоянным по величине и направлению потоком жидкости предназначены для общемашиностроительного применения в гидроприводах, соответствующих требованиям ГОСТ 17411-91.
   Насосы 50НР - радиально-поршневые.
   Насосы 50НС - секционные (поршневой насос в сборе с пластинчатым насосом типа БГ12-42).
     Насосы изготавливаются одноотводные 50 НР и двухотводные 50 НР.../2, секционные одноотводные 50НС и секционные двухотводные 50 НС.../2.
     Насосы 50НР обеспечивают получение одного или двух потоков рабочей жидкости давлением до 50 МПа, а насосы 50НС, кроме того, еще одну подачу от пластинчатого насоса БГ12-42 (БГ12-41, БГ12-41А, БГ12-41Б) давлением до 2,5 МПа.

Насосы 50 НР 4, 50 НР 6,3, 50 НР 14, 50 НР 16, 50 НР 32 предназначены для работы на минеральных маслах вязкостью от 21 до 265 мм²/с (сСт) при температуре масла от плюс 10 до плюс 50 °С при температуре окружающей среды от О °С до плюс 50 °С.
     Рекомендуемые рабочие жидкости - минеральные масла типа ВНИИ НП-403 ГОСТ 16728-78, ИГП-30, ИГП-38 и ИГП-49 по ТУ 38 101413-78.

     Номинальная тонкость фильтрации масла:
     - 40 мкм для насосов типа 50 НР;
     - 25 мкм для насосов типа 50 НС.
     Класс чистоты рабочей жидкости 14 по ГОСТ 17216-71.
     Направление вращения насоса - правое (по часовой стрелке, если смотреть с носка вала). Насосы могут изготавливаться левого вращения.
     Положение насосов при работе горизонтальное или вертикальное (носок вала вверх). Насосы с рабочим объемом 500 см³ работают только в горизонтальном положении.

Основные параметры радиально-поршневых насосов 50НР, 50НС двухотводных

Наименование параметров Насос 50НР8/2
Насос 50НC8/2
Насос 50НР32/2
Насос 50НС32/2
Насос 50НР63/2
Насос 50НC63/2
Количество отводов 2 2 2
Номинальная подача: радиально-поршневого насоса / одного отвода насоса / пластинчатого насоса, л/мин 11 / 5,5 / 17,5 44,1 / 22 / 17,5 -
Частота вращения, об/мин, номинальная 1500 1500 1500
Частота вращения, об/мин, максимальная 1800 1800 1800
Частота вращения, об/мин, минимальная 300 300 300
Давление на выходе: радиально-поршневого насоса ном. / макс. | пластинчатого насоса мин. / макс., МПа 50 / 63 | 2,5 / 6,3 50 / 63 | 2,5 / 6,3 50 / 63 | 2,5 / 6,3
Давление на входе, МПа, минимальное -0,02 -0,02 -0,02
Давление на входе, МПа, максимальное +0,05 +0,05 +0,05
Коэффициент подачи, не, менее 0,93 0,93 0,91
Масса насоса (без рабочей жидкости) 50НР / 50 НС, кг 24 / 28,5 39 / 43,5 77 / 81,5

Структура условного обозначения насосов 50НР, 50НС

50 Н   Р   32 / 2   8 К Л ПО4

Направление вращения вала:
без обозначения - правое вращение
Л - левое вращение

Возможность погружного исполнения:
без обозначения - обычное исполнение
П - погружное исполнение
ПО4 - погружное общеклиматическое исполнение
таурус
Исполнение по типу установки:
без обозначения - фланцевое крепление
К - на лапах
Объём пластинчатого насоса (только для насоса 50 НС):
без обозначения - 12,5 см³
8 - 8 см³
5 - 5 см³
3,2 - 3,2 см³
Количество отводов:
без обозначения - 1 отвод
2 - 2 отвода
Рабочий объём поршневого насоса:
4 - 4 см³
6,3 - 6,3 см³
14 - 14 см³
16 - 16 см³
32 - 32 см³
Тип агрегата:
Р - радиально-поршневой
C - секционный
Насос на номинальное давление 50 МПа

Основные габаритные и присоединительные размеры насосов нерегулируемых
типа 50НР с рабочим объёмом от 4 см³ до 32 см³

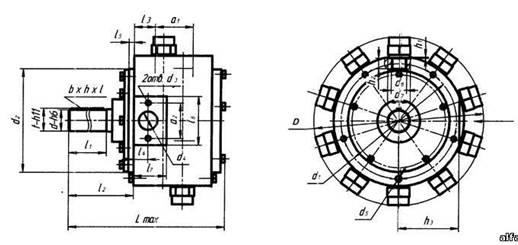

Габаритные и присоединительные размеры насосов нерегулируемых 50НР      Б - ось нагнетания 1-го отвода
     В* - ось нагнетания 2-го отвода
     Г - ось всасывающего отверстия

     * - только для двухотводных насосов.
Обозначение насоса L l1 l2 l5 l6 l7 l8 l9 h1 h2 h3 α1 α3 Д d d1 d2 d3 d4 d5 d7 d8 b l
Насос 50НР-4 204 58 94 42 21,5 8 65 45 2 18 83 56 54 246 36 16 145 M10x1,5 22 M8x1,5 M27x2 35 10 39
Насос 50НР-6,3 204 58 94 42 21,5 8 65 45 2 18 83 56 54 246 36 16 145 M10x1,5 22 M8x1,5 M27x2 35 10 39
Насос 50НР-14 227 58 94 27 21,5 8 65 45 2 18 83 56 54 246 36 16 145 M10x1,5 22 M8x1,5 M27x2 35 10 39
Насос 50НР-16 247 80 120 50 24 8 83 50 2 18 102 56 60 288 36 19,5 175 M10x1,5 31 M8x1,5 M27x2 35 10 39
Насос 50НР-32 278 80 120 36 24 8 83 50 2 18 102 56 60 288 36 19,5 175 M10x1,5 31 M8x1,5 M27x2 35 10 39

Основные параметры радиально-поршневых насосов 50НР, 50НС одноотводных

Параметры насоса 50НР-4
50НC-4
50НР-6,3
50НC-6,3
50НР-8
50НC-8
50НР-10
50НC-10
50НР-14
50НС-14
50НР-16
50НС-16
50НР-32
50НС-32
50НР-63
50НC-63
Количество отводов 1 1 1 1 1 1 1 1
Ном. подача радиально-поршневого насоса, л/мин 5,5 8,6 11 13,2 19,3 22 44,1 80
Частота вращения, об/мин, номинальная 1500 1500 1500 1500 1500 1500 1500 1500
Частота вращения, об/мин, максимальная 1800 1800 1800 1800 1800 1800 1800 1800
Частота вращения, об/мин, минимальная 300 300 300 300 300 300 300 300
Давление на выходе ном. / макс., МПа 50 / 63 50 / 63 50 / 63 50 / 63 50 / 63 50 / 63 50 / 63 50 / 63
Давление на входе, МПа, минимальное -0,02 -0,02 -0,02 -0,02 -0,02 -0,02 -0,02 -0,02
Давление на входе, МПа, максимальное +0,05 +0,05 +0,05 +0,05 +0,05 +0,05 +0,05 +0,05
Коэффициент подачи, не, менее 0,93 0,93 0,93 0,93 0,93 0,93 0,93 0,91
Масса насоса (без рабочей жидкости) 50НР / 50 НС, кг 19 / 23,5 19 / 23,5 24 / 28,5 33 / 37,5 33 / 37,5 39 / 43,5 39 / 43,5 77 / 81,5
