Группа 2.5+2.5 GP25...32K-16..32K
GP25…32K+16…32K
Параметры, присоединительные размеры валов и фланцев одиночных и секционных насосов идентичны.
Частота вращения приводного вала секционных насосов определяется по секции с минимальной частотой вращения.
Максимальное давление каждой секции целесообразно согласовывать с изготовителем.

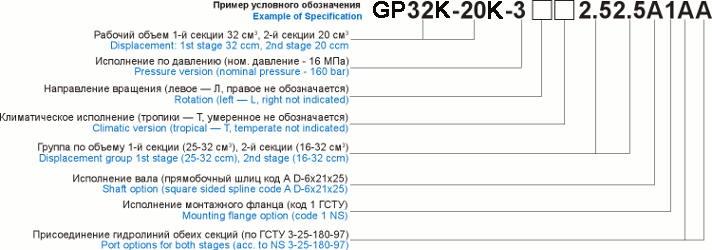

Пример условного обозначения

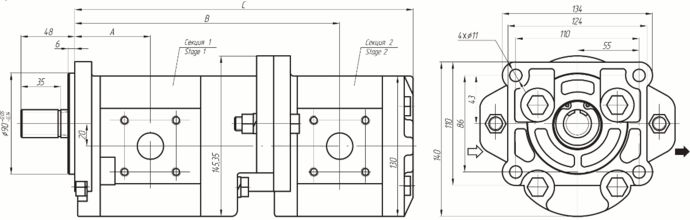

Габаритные и присоединительные размеры
| Код рабочего объема Displacement Code |
Секция 1 / Stage 1 | ||||||||
| 25 | 28 | 32 | |||||||
| A | B | C | A | B | C | A | B | C | |
| Секция 2 / Stage 2 | |||||||||
| 16 | 63.6 | 230.3 | 296.1 | 65.25 | 231.9 | 295.4 | 67.5 | 234.2 | 297.6 |
| 19 | 231.9 | 299.3 | 233.5 | 298.6 | 235.8 | 300.8 | |||
| 20 | 232.5 | 298.1 | 234.1 | 299.8 | 236.4 | 302.0 | |||
| 23 | 234.2 | 301.4 | 235.8 | 303.1 | 238.1 | 305.3 | |||
| 25 | 235.3 | 303.6 | 236.9 | 305.3 | 239.2 | 307.5 | |||
| 28 | 238.5 | 308.6 | 240.8 | 310.8 | |||||
| 30 | 242.0 | 313.1 | |||||||
| 32 | 243.1 | 315.3 | |||||||
