Группа 2+2 GP4...20K-4...14K

GP4…20K+4…14K

Параметры, присоединительные размеры валов и фланцев одиночных и секционных насосов идентичны.
Частота вращения приводного вала секционных насосов определяется по секции с минимальной частотой вращения.
Максимальное давление каждой секции целесообразно согласовывать с изготовителем.

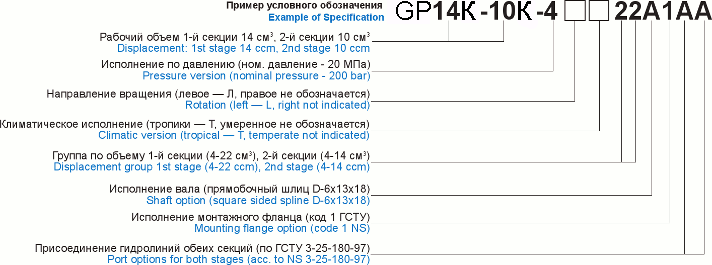

Пример условного обозначения

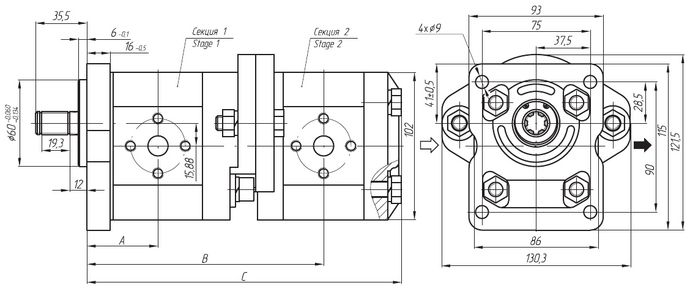

Габаритные и присоединительные размеры

Группа 2+2 GP4...20K-4...14K




Код рабочего объема
Displacement Code
Секция 2 / Stage 2
4 6 8 10 11 12 14
Секция 1 / Stage 1:
4 A 42.5
B 145.5
C 193.5
6 A 41
B 142.5 141
C 190.5 188
8 A 42.5
B 145.5 144 145.5
C 193.5 191 193.5
10 A 47
B 154.5 153 154.5 159
C 202.5 200 202.5 212
11 A 48
B 156.5 155 156.5 161 162
C 204.5 202 204.5 214 215.5
12 A 48.7
B 157.5 156 157.5 162 163 163.7
C 205.5 203 205.5 215 216.5 218
14 A 50.2
B 160.5 159 160.5 165 166 166.7 168.2
C 208.5 206 208.5 218 219.5 221 223.5
15 A 51
B 161.5 160 161.5 166 167 167.7
C 209.5 207 209.5 219 220.5 222
16 A 51.8
B 167.5 166 167.5 172 173
C 215.5 213 215.5 225 226.5
19 A 54
B 171.5 170 171.5
C 219.5 217 219.5
20 A 56.5
B 173.5 172
C 221.5 219
