Группа 3+3 НШ20..50Г-20...40Г-4(3)

НШ20…50Г+20…40Г- 4(3)

Параметры, присоединительные размеры валов и фланцев одиночных и секционных насосов идентичны.
Частота вращения приводного вала секционных насосов определяется по секции с минимальной частотой вращения.

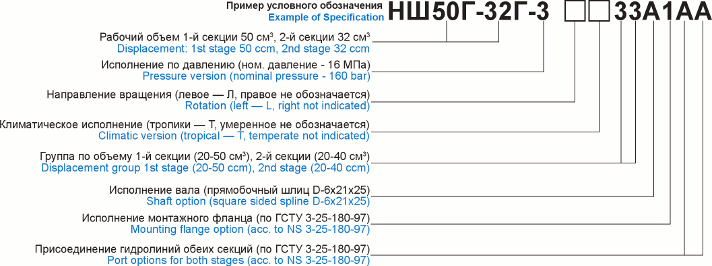

Пример условного обозначения

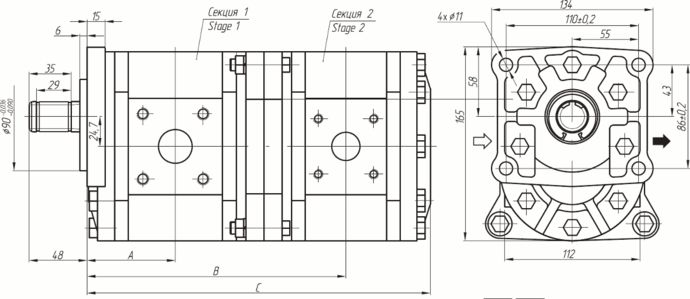

Габаритные и присоединительные размеры

Группа 3+3 НШ20..50Г-20...40Г-4(3)


Код рабочего объема
Displacement Code
Секция 2 / Stage 2
20 23 25 28 32 36 40
Секция 1 / Stage 1:
20 A 63.55
B 190.5
C 256
23 A 64.55
B 192.05 193.05
C 258 260
25 A 65.2
B 193.35 194.35 195
C 259.3 261.3 262.6
28 A 65.2
B 195.35 196.35 197 198
C 261.3 263.6 264.6 266.6
32 A 67.5
B 197.95 198.95 199.6 200.6 201.9
C 263.9 265.9 267.2 269.2 271.8
Код рабочего объема
Displacement Code
Секция 2 / Stage 2
20 23 25 28 32 36 40
Секция 1 / Stage 1:
36 A 68.8
B 200.55 201.55 202.2 203.2 204.5 205.8
C 266.5 268.5 269.8 271.8 274.4 277
40 A 70.15
B 203.25 204.25 204.9 205.9 207.2 207.15 208.5
C 269.2 271.2 272.5 274.5 277.1 279.8 282.5
45 A 71.8
B 206.55 207.55 208.2 209.2 210.5
C 272.5 274.5 275.8 277.8 280.4
50 A 73.8
B 210.55 211.55 212.2 213.2 214.5
C 276.5 278.5 279.8 281.8 284.4

Сроки изготовления согласовываются / Terms of manufacture are coordinated
