Группа 3+3 НШ20..50М-20...50М-4(3)

НШ20…50M+20…50M - 4(3)

Параметры, присоединительные размеры валов и фланцев одиночных и секционных насосов идентичны.
Частота вращения приводного вала секционных насосов определяется по секции с минимальной частотой вращения.
Максимальное давление каждой секции целесообразно согласовывать с изготовителем.

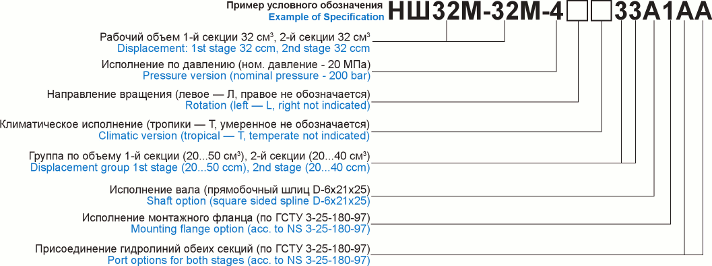

Пример условного обозначения

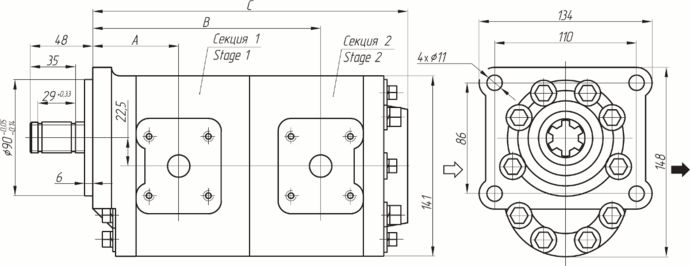

Габаритные и присоединительные размеры

Группа 3+3 НШ20..50М-20...50М-4(3)

Код рабочего объема
Displacement Code
Секция 1 / Stage 1
20 25 32 40 50
A B C A B C A B C A B C A B C
Секция 2 / Stage 2
20 67.5 160.5 228 67.5 164.5 232 67.5 169.5 237 76 185 256 83.5 192.5 263
25       167.5 236 173.5 241 189 260 196.5 267.5
32       178.5 246 194 265 201.5 272.5
40       201 281 208.5 288.5
50       296

Сроки изготовления согласовываются / Terms of manufacture are coordinated
