Группа 4+3 НШ63..160Г-32..50УК-3

НШ63…160Г-32…50УК-3

Параметры, присоединительные размеры валов и фланцев одиночных и секционных насосов идентичны.
Частота вращения приводного вала секционных насосов определяется по секции с минимальной частотой вращения.

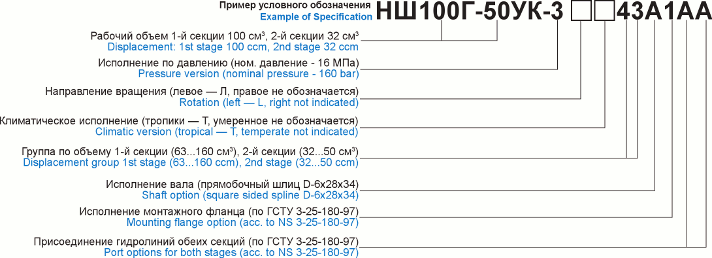

Пример условного обозначения

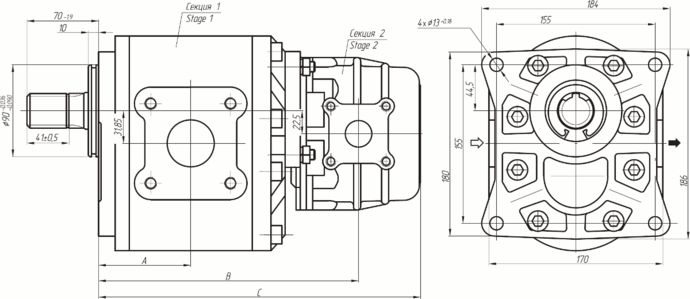

Габаритные и присоединительные размеры

Группа 4+3 НШ63..160Г-32..50УК-3

Код рабочего объема
Displacement Code
Секция 1 / Stage 1
63 71 80 90 100
A B C A B C A B C A B C A B C
Секция 2 / Stage 2
32 73.6 216.8 268.5 75.1 219.7 271.2 76.75 222.8 274.3 78.4 226.3 277.8 90 249.5 301
50 221.3 281.8 224.2 284.7 227.3 287.8 230.8 291.3 254 314.5
Код рабочего объема
Displacement Code
Секция 1 / Stage 1
112 125 140 150 160
A B C A B C A B C A B C A B C
Секция 2 / Stage 2
32 92.25 254.25 305.5 94.5 258.5 310 97.25 264 315.5 109 287.5 339 110.75 291 342.5
50 258.5 319 263 323.5 268.5 329 292 352.5

Сроки изготовления согласовываются / Terms of manufacture are coordinated
