Группа 4+4 НШ63..150Г-63..100Г-3

НШ63…150Г-63…100Г-3

Параметры, присоединительные размеры валов и фланцев одиночных и секционных насосов идентичны.
Частота вращения приводного вала секционных насосов определяется по секции с минимальной частотой вращения.

Пример условного обозначения

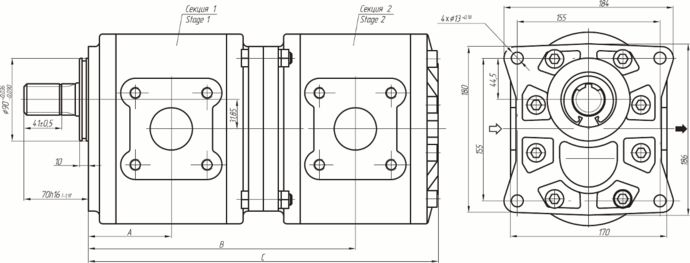

Габаритные и присоединительные размеры

Группа 4+4 НШ63..150Г-63..100Г-3

Код рабочего объема
Displacement Code
Секция 2 / Stage 2
63 71 80 90 100
Секция 1 / Stage 1:
63 A 73.65
B 240.5
C 314
71 A 75.1
B 243 244.25
C 316.5 319
80 A 76.65
B 246.5 247.75 249.5
C 320 322.5 326
90 A 78.4
B 250 251.25 253 254.75
C 323.5 326 329.5 333
100 A 90
B 273.5 274.75 276.5 278.25 290
C 347 349.5 353 356.5 380
Код рабочего объема
Displacement Code
Секция 2 / Stage 2
63 71 80 90 100
Секция 1 / Stage 1:
112 A 92.25
B 278 279.25 281 282.75
C 351.5 354 357.5 361
125 A 94.5
B 282.5 283.75 285.5
C 356 358.5 362
140 A 97.25
B 288 289.25
C 361.5 364
150 A 109
B 311.5
C 385

Сроки изготовления согласовываются / Terms of manufacture are coordinated
