Группа 4+4+3
НШ63М+63М+32М-4(3)
НШ71М+71М+50М-4(3)
Параметры, присоединительные размеры валов и фланцев одиночных и секционных насосов идентичны.
Частота вращения приводного вала секционных насосов определяется по секции с минимальной частотой вращения.
Максимальное давление каждой секции целесообразно согласовывать с изготовителем.
|

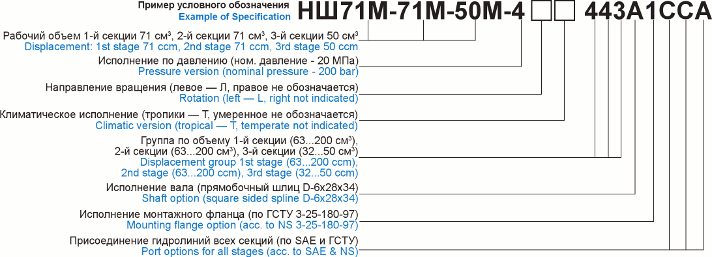

Пример условного обозначения

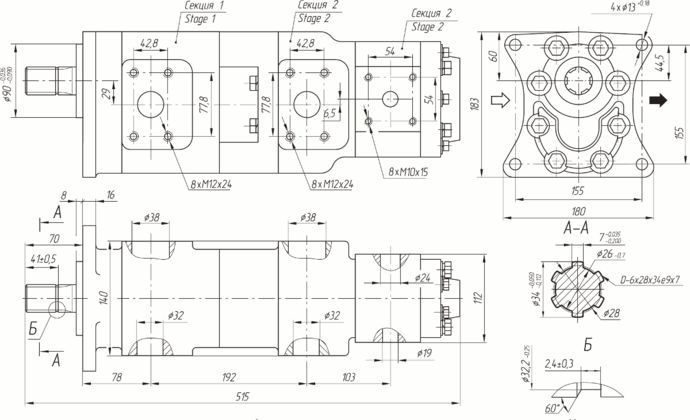

Габаритные и присоединительные размеры
Код рабочего объема
Displacement Code |
Секция 1 / Stage 1 |
Секция 2 / Stage 2 |
Секция 3 / Stage 3 |
| 63 |
63 |
32 |
| 71 |
71 |
50 |
Сроки изготовления согласовываются / Terms of manufacture are coordinated
|
