Регулируемый аксиально-поршневой
1РНА...32/32, 1РНА...63/32, 1РНА...125/32, 1РНА...250/32

1РНАС 32/32, 1РНАС 63/32, 1РНАС 125/32, 1РНАС 250/32, 1РНА1Р 32/32, 1РНА1Р 63/32, 1РНА1Р 125/32, 1РНА1Р 250/32,  1РНА2Р 32/32, 1РНА2Р 63/32, 1РНА2Р 125/32, 1РНА2Р 250/32

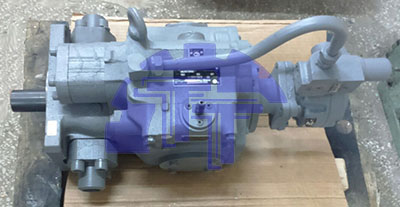

Насос аксиально-поршневой 1РНАС 125/32

Регулируемые насосы типа РНА предназначены для подачи рабочей жидкости под давлением в гидросистемы различных гидрофицированных машин и агрегатов, где требуется переменная по велечине и направлению подача рабочей жидкости.

*   РНА   *   * / 320

        Номинальное давление, кгс/см2

      Рабочий объем, см3:
 32; 63; 125; 250.

    Вид управления:
 С - следящий гидравлический;
 - ручное с горизонтальным шпинделем;
2Р - ручное с вертикальным шпинделем.

  Насос аксиально-поршневой


Исполнение:
Без индекса - без вспомагательного насоса;
- со вспомагательным насосом.



Устройство и принцип работы

Устройство и принцип работы 1РНАС 32/32, 1РНАС 63/32, 1РНАС 125/32, 1РНАС 250/32, 1РНА1Р 32/32, 1РНА1Р 63/32, 1РНА1Р 125/32, 1РНА1Р 250/32,  1РНА2Р 32/32, 1РНА2Р 63/32, 1РНА2Р 125/32, 1РНА2Р 250/32

 Регулируемые аксиально-поршневые насосы могут выпускаться с различными механизмами регулировки подачи. Базовой моделью является насос типа РНАС (рис. слева).

 Аксиально-поршневой насос типа РНАС состоит из качающего узла и узла регулирования подачи. При вращении вала 8, соединенного с блоком цилиндров 12, поршни 14 с гидростатически разгруженными подпятниками 15 совершают возвратно-импульсное движение. При этом рабочая жидкость через полость всасывания фланцевого корпуса 7, кольцевые пазы распределительного диска 9 и основания блоков цилиндров 10, втулки с буртом 11, поступает и рабочие камеры блока цилиндров 12, а затем в полость нагнетания фланцевого корпуса 7.

 В корпусе 2 установлен управляющий цилиндр 5 с поршнем, соединенный через шток 4, и шаровую цапфу 3 с поворотным корпусом 16 и следящим механизмом управления.

 Для исполнений РНАС в управляющем цилиндре 5, установлен ограничивающий болт 6. При этом насос по потоку рабочей жидкости нереверсивный.

 Исполнение 1РНАС предусматривает установку вспомагательного насоса 17 с напорным золотником 18 на крышку 1 корпуса. Величина подачи рабочей жидкости зависит от угла наклона поворотного корпуса 16 и частоты вращения вала 8.

 При прохождении нейтрального положения поворотного корпуса изменяется направление потока рабочей жидкости, т.е. происходит реверс подачи. По особому заказу посталяются насосы с кранштейном 13.

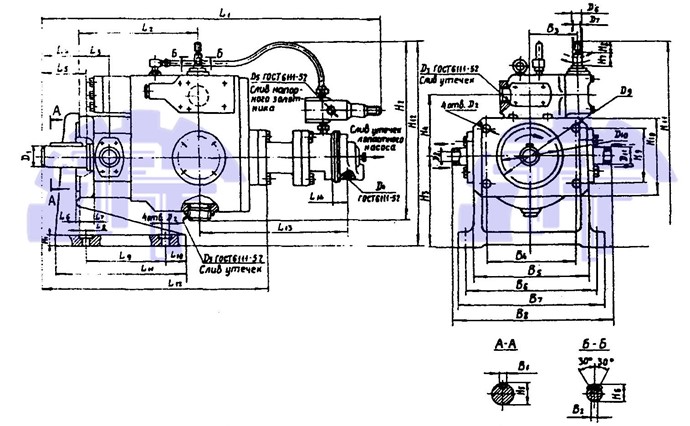

Габаритные и присоединительные размеры насосов типа РНАС

Габаритные и присоединительные размеры насосов типа 1РНАС 32/32, 1РНАС 63/32, 1РНАС 125/32, 1РНАС 250/32, 1РНА1Р 32/32, 1РНА1Р 63/32, 1РНА1Р 125/32, 1РНА1Р 250/32,  1РНА2Р 32/32, 1РНА2Р 63/32, 1РНА2Р 125/32, 1РНА2Р 250/32

Расшифровка чертежей предаставляется в индивидуальном порядке по каждой интересующей модели насоса. Сделать запрос вы можете по телефонам указанным в разделе контакты

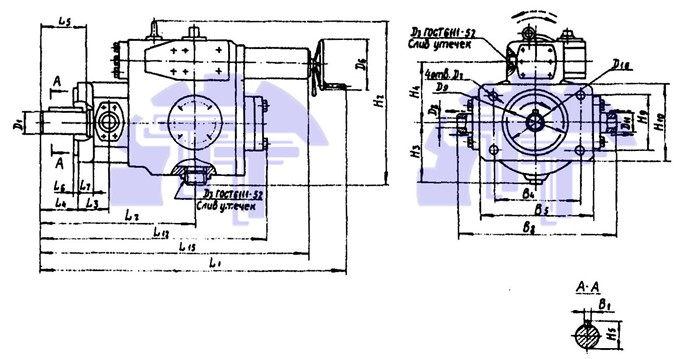

Габаритные и присоединительные размеры насосов РНА1Р

Габаритные и присоединительные размеры насосов типа 1РНАС 32/32, 1РНАС 63/32, 1РНАС 125/32, 1РНАС 250/32, 1РНА1Р 32/32, 1РНА1Р 63/32, 1РНА1Р 125/32, 1РНА1Р 250/32,  1РНА2Р 32/32, 1РНА2Р 63/32, 1РНА2Р 125/32, 1РНА2Р 250/32

Расшифровка чертежей предаставляется в индивидуальном порядке по каждой интересующей модели насоса. Сделать запрос вы можете по телефонам указанным в разделе контакты

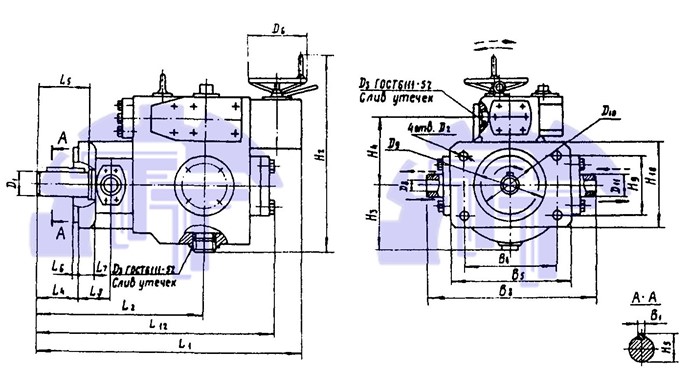

Габаритные и присоединительные размеры насосв РНА2Р

Габаритные и присоединительные размеры насосов типа 1РНАС 32/32, 1РНАС 63/32, 1РНАС 125/32, 1РНАС 250/32, 1РНА1Р 32/32, 1РНА1Р 63/32, 1РНА1Р 125/32, 1РНА1Р 250/32,  1РНА2Р 32/32, 1РНА2Р 63/32, 1РНА2Р 125/32, 1РНА2Р 250/32

Расшифровка чертежей предаставляется в индивидуальном порядке по каждой интересующей модели насоса. Сделать запрос вы можете по телефонам указанным в разделе контакты
