Станция смазочная типа СН5М
(42-04, 41-08, 42-08, 41-12, 42-12, 41-04, 11-02, 11-04, 12-04, 11-08 и другие)

Станции смазки многоотводные СН5М (42-04, 41-08, 42-08, 41-12, 42-12, 41-04, 11-02, 11-04, 12-04, 11-08 и другие исполнения) применяются для подачи смазочной массы (жидкого - промышленные масла) при давлении 10 МПа, вязкостью от 10 до 1500 cСт к подвижным частям станков, агрегатов и автоматического оборудования, работающих в закрытых помещениях при температуре жидкого смазочного материала и окружающей среды от +1 до +55 °С. Класс чистоты смазочного материала не ниже 12.

Структура условного обозначения станций типа СН5М

4   2 - 08 - 00   УХЛ4

Климатическое исполнение: УХЛ4, 04.1
Расположение выходного вала редуктора:
1 – вверх со смещением к задней стенке корпуса;
2 – вниз о смещением к передней стенке корпуса;
3 – вперед вверху;
4 – назад внизу;
5 – вниз со смещением к задней стенке корпуса;
6 – вперед внизу;
7 – вверх со смещением к передней стенке корпуса;
8 – назад вверху;
0 – для исполнений с другими видами приводов
Число отводов: 02, 04, 08, 12
Расположение приводного устройства относительно устройства визуального контроля:
1 - правое, 2 - левое
Исполнение станции по типу приводного устройства:
1 - со свободным концом вала, 2 - с качательным приводом, 3 - с редуктором, 4 - с электроприводом

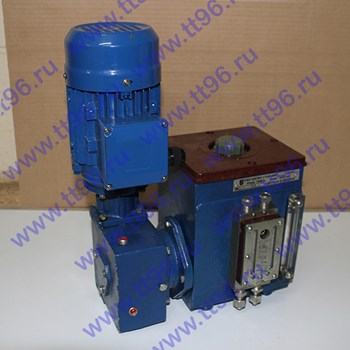

Станция смазочная СН5М 41-04

Станция СН5М 11-04 Станция СН5М 12-04 Станция СН5М 21-04  Станция СН5М 22-04  Станция СН5М 31-04 Станция СН5М 32-04 Станция СН5М 41-04 Станция СН5М 42-04 Станция СН5М 11-04 Станция СН5М 12-04 Станция СН5М 21-04  Станция СН5М 22-04  Станция СН5М 31-04 Станция СН5М 32-04 Станция СН5М 41-04 Станция СН5М 42-04

Основные технические параметры станций смазочных СН-5М...-04

Наименование

Число отводов

Номинальный подаваемый объем смазочного материала в один отвод за один оборот эксцентрикового вала станции, не менее

Диапазон регулирования подаваемого объема смазочного материала в один отвод за один оборот эксцентрикового вала станции

Номинальное давление

Частота вращения эксцентрикового вала станции
для исполнений
(1-3)/4

Номинальная вместимость бака станции

Мощность на валу привода, не более

Масса станции, не более
для исполнений 1/2/3/4

см³

см³

МПа

об/с

дм³

кВт

кг

Станция СН5М 11-04
Станция СН5М 12-04
Станция СН5М 21-04

Станция СН5М 22-04
Станция СН5М 31-04
Станция СН5М 32-04
Станция СН5М 41-04
Станция СН5М 42-04

4

0,25

0,025 – 0,25

10

(0,04-0,4)/0,156

2,5

0,06

10/12/13/17

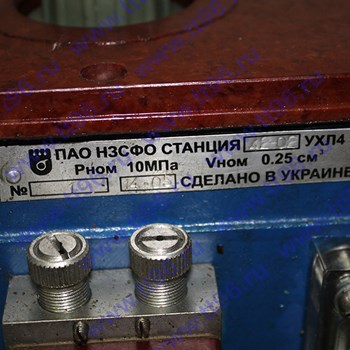

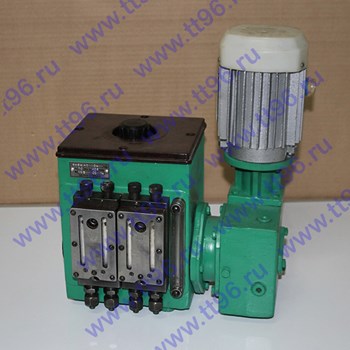

 Станция смазочная СН5М 42-02

Станция СН5М 11-02 Станция СН5М 12-02 Станция СН5М 21-02  Станция СН5М 22-02  Станция СН5М 31-02 Станция СН5М 32-02 Станция СН5М 41-02 Станция СН5М 42-02 Станция СН5М 11-02 Станция СН5М 12-02 Станция СН5М 21-02  Станция СН5М 22-02  Станция СН5М 31-02 Станция СН5М 32-02 Станция СН5М 41-02 Станция СН5М 42-02

 Основные технические параметры станций смазочных СН-5М...-02

Наименование

Число отводов

Номинальный подаваемый объем смазочного материала в один отвод за один оборот эксцентрикового вала станции, не менее

Диапазон регулирования подаваемого объема смазочного материала в один отвод за один оборот эксцентрикового вала станции

Номинальное давление

Частота вращения эксцентрикового вала станции
для исполнений
(1-3)/4

Номинальная вместимость бака станции

Мощность на валу привода, не более

Масса станции, не более
для исполнений 1/2/3/4

см³

см³

МПа

об/с

дм³

кВт

кг

Станция СН5М 11-02
Станция СН5М 12-02
Станция СН5М 21-02

Станция СН5М 22-02
Станция СН5М 31-02
Станция СН5М 32-02
Станция СН5М 41-02
Станция СН5М 42-02

2

0,25

0,025 – 0,25

10

(0,04-0,4)/0,156

2,5

0,05

8/10/11/15

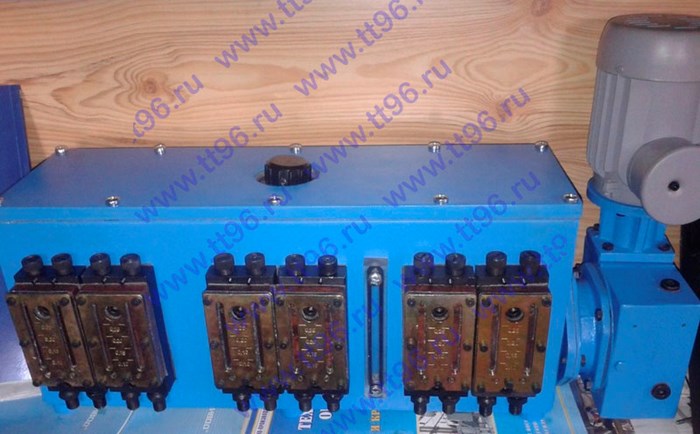

 Станция смазочная СН5М 41-12

Станция СН5М 11-12 Станция СН5М 12-12 Станция СН5М 21-12  Станция СН5М 22-12  Станция СН5М 31-12 Станция СН5М 32-12 Станция СН5М 41-12 Станция СН5М 42-12

 Основные технические параметры станций смазочных СН-5М...-12

Наименование

Число отводов

Номинальный подаваемый объем смазочного материала в один отвод за один оборот эксцентрикового вала станции, не менее

Диапазон регулирования подаваемого объема смазочного материала в один отвод за один оборот эксцентрикового вала станции

Номинальное давление

Частота вращения эксцентрикового вала станции
для исполнений
(1-3)/4

Номинальная вместимость бака станции

Мощность на валу привода, не более

Масса станции, не более
для исполнений 1/2/3/4

см³

см³

МПа

об/с

дм³

кВт

кг

Станция СН5М 11-12
Станция СН5М 12-12
Станция СН5М 21-12

Станция СН5М 22-12
Станция СН5М 31-12
Станция СН5М 32-12
Станция СН5М 41-12
Станция СН5М 42-12

12

0,25

0,025 – 0,25

10

(0,04-0,4)/0,156

10

0,09

24/26/27/31



В заказе необходимо правильно указывать маркировку интересующей станции смазочной, например:
    Станция смазочная СН-5М 21-12-0 УХЛ4 ГОСТ 3564–84;
     Станция смазочная СН-5М 31-04-0 УХЛ4 ГОСТ 3564–84;
     Станция смазочная СН-5М 41-08-0 УХЛ4 ГОСТ 3564–84;
     Станция смазочная СН-5М 12-04-0 УХЛ4 ГОСТ 3564–84;
     Станция смазочная СН-5М 41-12-0 УХЛ4 ГОСТ 3564–84.
