Блок подготовки воздуха (фильтр-регуллятор) П-ФРК-10..., П-ФРК-16... с условным проходом 10 и 16 мм, содержащий фильтр-влагоотделитель и редукционный клапан, предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата и автоматического поддержания величины давления на заданном уровне в пневматических приводах и системах промышленного оборудования.
     Блоки подготовки воздуха рассчитаны для работы на сжатом воздухе давлением от 0.1МПа до 1.0МПа, очищенном не грубее 12 класса по ГОСТ 17433. Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
     Блоки подготовки П-ФРК-10..., П-ФРК-16... должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров в вертикальном положении (отклонение от вертикали не более 5°), непосредственно на трубопроводе или с использованием крепёжных отверстий. При монтаже блоков подготовки, стрелка на их корпусе должна совпадать с направлением движения воздушного потока.

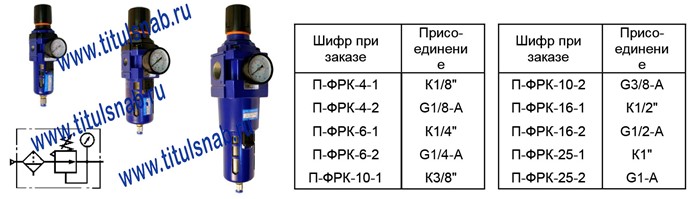

Характеристики блоков подготовки воздуха П-ФРК-10-1, П-ФРК-10-2, П-ФРК-16-1, П-ФРК-16-2

Параметры Типоразмеры
П-ФРК-10-1 П-ФРК-10-2 П-ФРК-16-1 П-ФРК-16-2
Номинальное давление, МПа 1,0
Минимальное давление на входе, МПа 0,1

Расход воздуха при давлении на выходе 0,4МПа, м3/мин: номин., не менее / миним., не более

0,63 / 0,16 0,63 / 0,16 1,6 / 0,16 1,6 / 0,16

Абсолютная тонкость фильтрации, мкм

40

Степень влагоотделения, %, не менее

90

Диапазон насройки давления, МПа

0,05 - 0,65 0,05 - 0,90 0,05 - 0,62 0,05 - 0,90

Изменение редуцированного давления на выходе при изменении расхода, МПа, не более

0,04 0,04 0,05 0,05

Изменение редуцированного давления на выходе при изменении давления на входе, МПа, не более

0,035

Превышение давления на выходе клапана над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу, МПа, не более

0,06

Полезная вместимость резервуара для сбора конденсата, см3, не менее

100
Отвод конденсата

Полуавтоматический с возможностью ручного

Масса, кг, не более 1

Структура условного обозначения блоков подготовки воздуха П-ФРК-10-1, П-ФРК-10-2, П-ФРК-16-1, П-ФРК-16-2

П-ФРК - ХХ - X - XXX - 4

Категория размещения
Климатическое исполнение ГОСТ 15150 (УХЛ, О)
Вид присоединительной резьбы:
1 - коническая дюймовая резьба по ГОСТ 6111-52;
2 - трубная резьба по ГОСТ 6357-81
Условный проход, мм (10, 16)
Условное обозначение изделия

Размеры блоков подготовки воздуха (фильтров-регуляторов) П-ФРК

Размеры блок подготовки воздуха П-ФРК (П-ФРК-10-1-1-0, ПФРК-10-1-2-0, П-ФРК-16-1-1-0, ПФРК-16-1-2-0) Обозначение D
П-ФРК-10-1 К3/8" ГОСТ 6111-52
П-ФРК-10-2 G3/8-А ГОСТ 6357-81
П-ФРК-16-1 К1/2" ГОСТ 6111-52
П-ФРК-16-2 G1/2-А ГОСТ 6357-81

Примеры обозначений блоков подготовки воздуха П-ФРК.

  • Блок подготовки воздуха П-ФРК-10-0-1;
  • Блок подготовки воздуха П-ФРК-10-1-1;
  • Блок подготовки воздуха П-ФРК-10-0-2;
  • Блок подготовки воздуха П-ФРК-10-1-2;
  • Блок подготовки воздуха П-ФРК-16-0-1;
  • Блок подготовки воздуха П-ФРК-16-1-1;
  • Блок подготовки воздуха П-ФРК-16-0-2;
  • Блок подготовки воздуха П-ФРК-16-1-2;
