Гидропневматические насосы НП 1 и НП 8

Гидропневматические насосы НП 1 и НП 8

Гидропневматические насосы НП 1 и НП 8

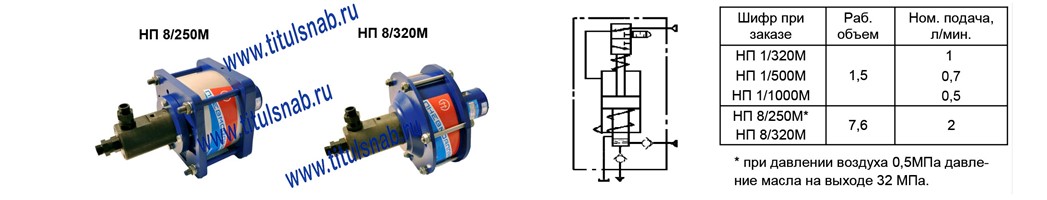

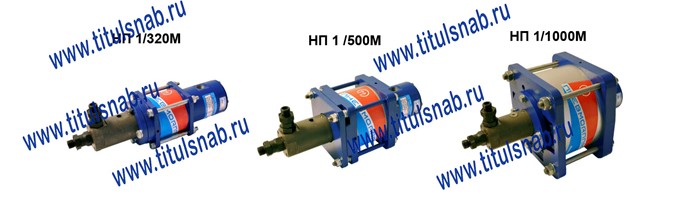

 Гидропневматические насосы НП1/320М, НП1/500М, НП1/1000М, НП8/250М, НП8/320М с рабочими объемами 1.5 см³ (для НП1/...) и 7.6 см³ (для НП8/...) предназначены для нагнетания масла в гидравлические объемы гидропредохранителей, для защиты от перегрузки кривошипных прессов, создания и поддержания в них установленной величины давления.

     Гидропневматические насосы рассчитаны для работы на сжатом воздухе очищенном не грубее 10 класса загрязненности по ГОСТ 17433 и содержащем распыленное масло. Климатическое исполнение УХЛ4 (для умеренной зоны) и О, категория размещения 4 по ГОСТ 15150. Рабочая жидкость - отфильтрованное минеральное масло вязкостью от 17 до 213 сСт (мм/с) с номинальной тонкостью фильтрации не грубее 13 класса чистоты по ГОСТ 17433.

Чертёж насосов НП 1/320М, НП1/320М, НП-1/320М, НП-1-320М, НП-1-320, насос НП 8/320М, НП8/320М, НП-8/320М, НП-8-320М, НП-8-320

Габаритные и присоединительные размеры НП1/320 и НП8/320

Обозначение Размеры, мм
D A1 A2 A3 A4 A5 A6 A7 B d d1 H h1 h2 h3
Насос НП1/320М M16x1,5 100 47 14 44 - - 40 116 - M6 335 45 152 82
Насос НП8/320М M20x1,5 205 47 22 48 35 35 52 225 M10 M10 375 52 117 88

Основные параметры насосов НП1/320 и НП8/320

Параметры Типоразмеры
Насос НП1/320М Насос НП8/320М
Номинальное давление масла на выходе, МПа 32
Максимальное давление сжатого воздуха (необходимое для создания номинального давления масла на выходе), МПа 0,4±0,03
Максимальное давление сжатого воздуха, МПа 0,1±0,03
Номинальная подача, л/мин, не менее 1,0 2,0
Точность поддержания давления масла на выходе, %, не более 10
Масса насоса (без рабочей жидкости), кг, не более 4,9 10


Примеры записи условного обозначения насосов НП:
     Насос гидропневматический с рабочим объемом 1.5 cм³, c номинальным давлением масла на выходе 32 МПа, с номинальной подачей не менее 1 л/мин, климатического исполнения УХЛ, категории размещения 4:
Насос НП 1/320М УХЛ 4
     Насос гидропневматический с рабочим объемом 7.6 cм³, c номинальным давлением масла на выходе 32 МПа, с номинальной подачей не менее 2 л/мин, климатического исполнения УХЛ, категории размещения 4:
     Насос НП 8/320М УХЛ 4
Насосы гидропневматические НП также могут иметь обозначение:
     НП1/320М.00.001, НП8/320М.00.001, НП-1/320М.00.001, НП-8/320М.00.001, НП1/320М00001, НП8/320М00001, НП-1/320М00001, НП-8/320М00001.
