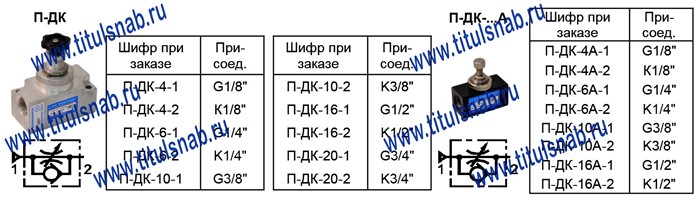

Пневмодроссель с обратным клапаном П-ДК-4-2, П-ДК-6-2, П-ДК-10-2, П-ДК-16-2, П-ДК-20-2
Пневмодроссели (регуляторы расхода) П-ДК-4-2, П-ДК-6-2, П-ДК-10-2, П-ДК-16-2, П-ДК-20-2 с обратным клапаном применяются для регулирования расхода сжатого воздуха давлением от 0,1 до 1,0 МПа в одном направлении и обеспечения свободного прохода воздуха в обратном направлении.
Настройка дросселя П-ДК на необходимый расход сжатого воздуха производится путём вращения регулировочной ручки, установленное положение которой удерживается гайкой. При изменении направления движения потока сжатого воздуха резиновая пневматическая манжета отходит от седла в корпусе, обеспечивая свободный проход воздуха в обратном направлении.
Сжатый воздух, подводимый к дросселям ПДК, должен быть не грубее 10 класса загрязненности по ГОСТ 17433-80. Виброустойчивость и вибропрочность дросселей соответствует II степени жесткости по ГОСТ 28988.
Пневмодроссели ПДК 4-2, ПДК 6-2, ПДК 10-2, ПДК 16-2, ПДК 20-2 монтируется непосредственно на трубопроводе при помощи двух присоединительных отверстий, или на панели при помощи гайки, или двух отверстий выполненных на корпусе. Стрелка на корпусе пневмодросселя указывает направление потока сжатого воздуха, при котором обратный клапан закрыт, и воздух проходит через дроссельное отверстие. Пневмодроссели могут быть установлены в любом пространственном положении.
Технические параметры дросселя П-ДК-4, П-ДК-6, П-ДК-10, П-ДК-16, П-ДК-20
| Параметры дросселя П-ДК | Значения для типоразмеров | |||||||||
|
П-ДК |
П-ДК -6-2 |
П-ДК -10-2 |
П-ДК -16-2 |
П-ДК -20-2 |
П-ДК -4-1 |
П-ДК -6-1 |
П-ДК -10-1 |
П-ДК -16-1 |
П-ДК -20-2 |
|
| Условный проход, мм | 4 | 6 | 10 | 16 | 20 | 4 | 6 | 10 | 16 | 20 |
| Пропускная способность через открытый обратный клапан не менее, м³/ч | 0,32 | 0,70 | 1,80 | 3,00 | 7,00 | 0,32 | 0,70 | 1,80 | 3,00 | 7,00 |
| Пропускная способность через открытый дроссель при закрытом обратном клапане не менее, м³/ч | 0,16 | 0,35 | 0,90 | 1,70 | 4,00 | 0,16 | 0,35 | 0,90 | 1,70 | 4,00 |
| Утечка воздуха в направлении дросселирования при закрытом дросселе не более, см³/мин | 32 | 40 | 63 | 80 | 125 | 32 | 40 | 63 | 80 | 125 |
| Присоединительная резьба | К1/8" | К1/4" | К3/8" | К1/2" | К3/4" | G1/8" | G1/4" | G3/8" | G1/2" | G3/4" |
| Давление открывания обратного клапана, МПа | 0,03 | |||||||||
| Масса дросселя не более, кг | 0,06 | 0,13 | 0,20 | 0,27 | 0,55 | 0,06 | 0,13 | 0,20 | 0,27 | 0,55 |
Структура условного обозначения дросселя П-ДК
| П-ДК | - | 6 | - | 2 | УХЛ | 4 | |||
|
Категория размещения
|
|||||||||
 |
|||||||||
|
Климатическое исполнение
|
|||||||||
|
|||||||||
|
Тип присоединительной резьбы:
1 - цилиндрическая дюймовая 2 - коническая дюймовая |
|||||||||
|
|||||||||
|
Условный проход:
4 = 1/8" (Ду=4 мм) 6 = 1/4" (Ду=6 мм) 10 = 3/8" (Ду=10 мм) 16 = 1/2" (Ду=16 мм) 20 = 3/4" (Ду=20 мм) |
|||||||||
|
|||||||||
|
Пневмодроссель с обратным клапаном
|
|||||||||
Пример условного обозначения при заказе пневмодросселя с обратным клапаном на номинальное давление 1 МПа, Ду=10 мм, присоединение пневмолиний - резьба коническая 3/8 дюйма, для районов с умеренным климатом, категория размещения 4: Пневмодроссель П-ДК-10-2 УХЛ4.
