Пневматическое оборудование/
Контрольно-регулирующая аппаратура, преобразователи и клапаны//

Пневмоклапаны редукционные П-РК

Пневмоклапаны редукционные с условными проходами 10 и 16 мм П-РК (П-КР) с ручной настройкой предназначены для автоматического поддержания величины давления рабочего газа (воздуха) на заданном уровне в пневмоприводах в системах промышленного назначения.
Клапаны редукционные П-РК-10(16) спроектированы с возможностью установки их в модульные конструкции. Тем не менее имеется возможность установки пневмоклапана вне модульной конструкции.
Пневмоклапаны рассчитаны для работы на сжатом воздухе давлением от 0,1 МПа до 1 МПа, очищенном не грубее 10 класса по ГОСТ 17433. Климатическое исполнение УХЛ4 и О.4, категория размещения 4 по ГОСТ 15150.

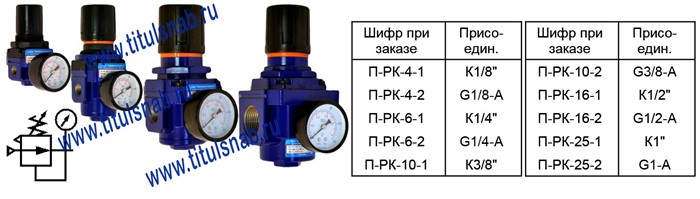

Пневмоклапаны редукционные П-РК-10-0-2(1), П-РК-10-1-2(1), П-РК-16-0-2(1), П-РК-16-1-2(1)

Пример условного обозначения пневмоклапана редукционного с условным проходом Ду=16 мм, исполнением по диапазону настройки 0,05-0,9 МПа с конической трубной резьбой 1/2 дюйма, предназначенный для районов с умеренным климатом, категория размещения 4: П-РК-16-2 УХЛ 4

Структура условного обозначения

П-РК - ХХ - Х - Х - ХХХ 4

Климатическое исполнение по ГОСТ 15150
Исполнение присоединительного отверстия: 1 - с конической дюймовой резьбой по ГОСТ 6111-52, 2 - с трубной резьбой по ГОСТ 6357-81
Исполнение по диапазону настройки давления: 1 - 0,05...0,9 МПа
Условный проход: 10 - 10 мм, 16 - 16 мм
Пневмоклапан редукционный

Технические характеристики П-РК-10(16)

Параметры Типоразмеры
П-РК-10-0-2(1) П-РК-10-1-2(1) П-РК-16-0-2(1) П-РК-16-1-2(1)
Условный проход, мм 10 16
Номинальное давление, МПа 1
Номинальный расход воздуха при давлении на выходе 0.4МПа, м³/мин, не менее 0,63 1,60
Диапазон настойки давления, МПа 0,05-0,63 0,05-0,90 0,05-0,63 0,05-0,90
Изменение редуцированного давления на выходе при изменении расхода, МПа, не более 0,04 0,05
Изменение редуцированного давления на выходе при изменении давления на входе, МПа, не более 0,035
Превышение давления на выходе клапана над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу, МПа, не более 0,06
Масса, кг, не более 0,9


Возможные варианты маркировки:

Пневмоклапан (клапан) редукционный П-РК-16-2, П-РК16-2, ПРК16-2, П-РК-10-2, П-РК10-2, ПРК10-2, П-РК-16-1, П-РК16-1, ПРК16-1, П-РК-10-1, П-РК10-1, ПРК10-1

До настоящее времени, клапаны ПРК могут называть: редуктор П-РК-16 или редуктор П-РК-10 в зависимости от условного прохода и присоединительной резьбы.
