Пневмоглушители 2113...
|

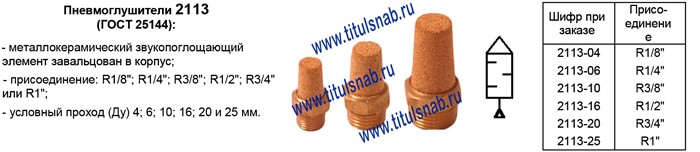

Глушители шума пневматические 2113-10, 2113-16, 2113-20, 2113-25, 2113-04, 2113-06 (пневмоглушители) предназначены для снижения уровня шума в пневматических приводах и устройствах при выхлопе отработанного воздуха в атмосферу. Пневмоглушители 2113-04, 2113-06, 2113-10, 2113-16, 2113-20, 2113-25 ТУ 4152-002-00220859-95, по сравнению с глушителями из синтетических материалов и пористой керамики, практически не имеют отказов в работе и отличаются длительным сроком эксплуатации. Фильтроэлементы глушителей выполнены из высокопористого проницаемого металла и подлежат полной регенерации. |
Технические параметры пневмоглушителей 2113-04, 2113-06, 2113-10, 2113-16, 2113-20, 2113-25
| Параметр | Типоразмер пневмоглушителя | |||||
| 2113-04 | 2113-06 | 2113-10 | 2113-16 | 2113-20 | 2113-25 | |
| Условный проход, мм | 4 | 6 | 10 | 16 | 20 | 25 |
| Пропускная способность К, м3/ч, не менее | 0,4 | 0,8 | 1,6 | 4,0 | 6,3 | 8,0 |
| Максимальное давление в пневмоприводе, МПа (кгс/см2) | 1,0(10) | |||||
| Снижение корректированного по характеристике А уровня звуковой мощности, дБА, не менее | 20 | |||||
| Снижение уровня звуковой мощности в октановых полосах со среднегеометрическими частотами в диапазоне 1-8 кГц, дБА, не менее | 10 | 15 | ||||
| Полный 90%-ный ресурс, ч (циклов) не менее | 8400 (4,2 106) | |||||
| Габаритные размеры, мм | 16х27 | 22х34 | 28х43 | 35х57 | 42х69 | 47х41 |
| Присоединительная резьба по ГОСТ 6111-52 | К 1/8" | К1/4" | К 3/8" | K1/2" | К3/4" | К1" |
| Масса, кг, не более | 0,009 | 0,018 | 0,037 | 0,063 | 0,125 | 0,2 |
Пневмоглушитель работает на сжатом воздухе, очищенном не грубее 10 класса загрязненности, а при возможном обмерзании - не грубее 9 класса загрязненности по ГОСТ 17433-80
Пневмоглушители обозначаются:
Пневмоглушитель 2113-04 ТУ 4152-002-00220859-95
Пневмоглушитель 2113-06 ТУ 4152-002-00220859-95
Пневмоглушитель 2113-10 ТУ 4152-002-00220859-95
Пневмоглушитель 2113-16 ТУ 4152-002-00220859-95
Пневмоглушитель 2113-20 ТУ 4152-002-00220859-95
