Пневмораспределители 3Р-6-273-3; 5Р-6-273-3 с мускульным управлением

Пневмораспределители 3Р-6-273-3; 5Р-6-273-3 с мускульным управлением

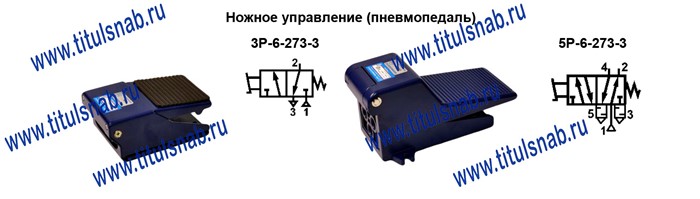

Пневмораспределители с ножным управлением 3Р6-273-3 (трехлинейные) и 5Р6-273-3 (пятилинейные) предназначены для изменения потоков сжатого воздуха в пневмоприводах различного назначения.
Пневмопедали имеют условный проход 6 мм и рассчитаны для работы на сжатом воздухе давлением от 0,1 до 1,0 МПа, очищенном не грубее 10 класса по ГОСТ 17433 и содержащем распыленное масло вязкостью 10-35 мм2/с при температуре 50°С с концентрацией 1-3 капли на 1м³ воздуха, согласно ГОСТ 12449. Так же допускается работа на сжатом воздухе, не содержащем распыленное масло.
Виброустойчивость и вибропрочность должны соответствовать II степени жесткости по ГОСТ 28988.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

Пример условного обозначения пневмораспределителя 5-ти линейного с ножным односторонним управлением и пружинным возвратом, с условным проходом 6 мм, для работы в умеренном климате: 5Р6-273-3 УХЛ4 ТУ2-053-002224842-027-92

Характеристики пневмопедалей (пневмораспределителей) 5Р-6-273 и 3Р-6-273

Параметры Значения
Условный проход, мм 6
Присоединение пневмолиний * К1/4"
Номинальное давление, МПа 1,0
Минимальное рабочее давление, МПа, не более 0,1
Усилие переключения, Н (кгс), не более 35 (3,5)
Пропускная способность, Кv, м³/ч, не менее 0,75
Масса, кг 2,3

* присоединение пневмолиний - трубное, с конической резьбой в корпусе пневмопедали.
