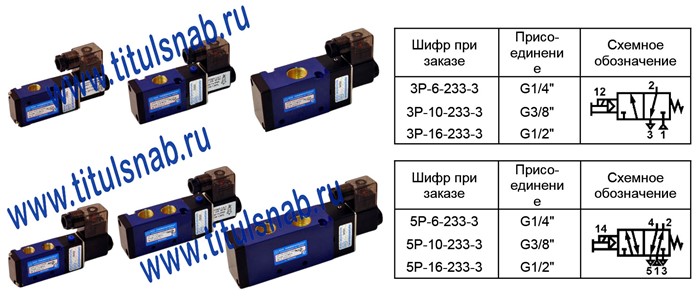

Пневмораспределители 3Р-6(10;16)-233-3; 5Р-6(10;16)-233-3; 5Р-6(10;16)-232-3; 5Р-6(10;16)-331-3 и 5Р-6(10;16)-332-3
Пневмораспределители 5Р-6(10,16)-232-3 (24, 110, 220 В), 5Р-6(10,16)-233-3 (24, 110, 220 В), 3Р-6(10,16)-233-3 (24, 110, 220 В) трех- и пятилинейные с условным проходом 6, 10 или 16 мм двухпозиционные с электропневматическим одно- и двухсторонним управлением предназначены для изменения направления потоков сжатого воздуха в пневмоприводах различного назначения.
Конструкция распределительного устройства: цилиндрический золотник.
Присоединение: резьбовые отверстия в корпусе распределителя.
Рабочая среда – сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержащий распыленное масло вязкостью 10…35 мм²/с (сСт) при температуре 50 ° С.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Виброустойчивость и вибропрочность соответствуют III степени жесткости по ГОСТ 28988.
Пневмораспределители устанавливаются в любом пространственном положении кроме двухпозиционных с двухсторонним управлением, для которых монтажное положение-горизонтальное. При монтаже распределители крепятся двумя винтами через отверстия в корпусе.
Структура условного обозначения пневмораспределителя 5Р-6
5Р | - | 6 | - | 2 | 3 | 3 | 3 | УХЛ4 | |||||
Климатическое исполнение и категория размещения
|
|||||||||||||
Присоединения пневмолиний: резьбовое, с трубной присоединительной резьбой в корпусе распределителя
|
|||||||||||||
Способ управления:
2 - двухстороннее; 3 - одностороннее с пружинным возвратом. |
|||||||||||||
Число позиций: 2 или 3
|
|||||||||||||
Условный проход, мм
|
|||||||||||||
Число линий пневмораспределителя: 3 - трёхлинейные, 5 - пятилинейные
|
Основные параметры распределителей 5Р-6(10,16)-232-3, 5Р-6(10,16)-233-3, 3Р-6(10,16)-233-3
Параметр | Значение |
Условный проход, мм | 6, 10, 16 |
Тип присоединения | Резьбовое, с трубной присоединительной резьбой в корпусе распределителя |
Номинальное давление, МПа | 1,0 |
Минимальное давление, МПа, не более | 0,2 |
Время включения, с, не более | 0,063 |
Время выключения, с, не более | 0,12 |
Максимальное число срабатываний, в мин., не менее | 300 |
Номинальное напряжение питания, В | 24 В пост. ток., 110 В и 220 В перемен. тока |
Номинальная потребляемая мощность постоянного тока, Вт, не более | 4,8 |
Масса пневмораспределителя, кг, не более | 0,77 |
Примеры условного обозначения
Пневмораспределитель пятилинейный трёхпозиционный с электромагнитным двухсторонним управлением 24 вольта постоянного тока, с условным проходом 6 мм, присоединения пневмолиний питания трубная присоединительная резьба в корпусе распределителя 1/4", рассчитан на номинальное рабочее давление 1 МПа:
Пневмораспределитель 5Р-6-232-3 (24В) УХЛ4
то же, только с односторонним электроуправлением и пружинным возвратом:
Пневмораспределитель 5Р-6-233-3 (24В) УХЛ4.
