Пневмораспределители П-Р13П с пневматическим и П-Р13Э с электропневматическим управлением

Пневмораспределители П-Р13П с пневматическим и П-Р13Э с электропневматическим управлением

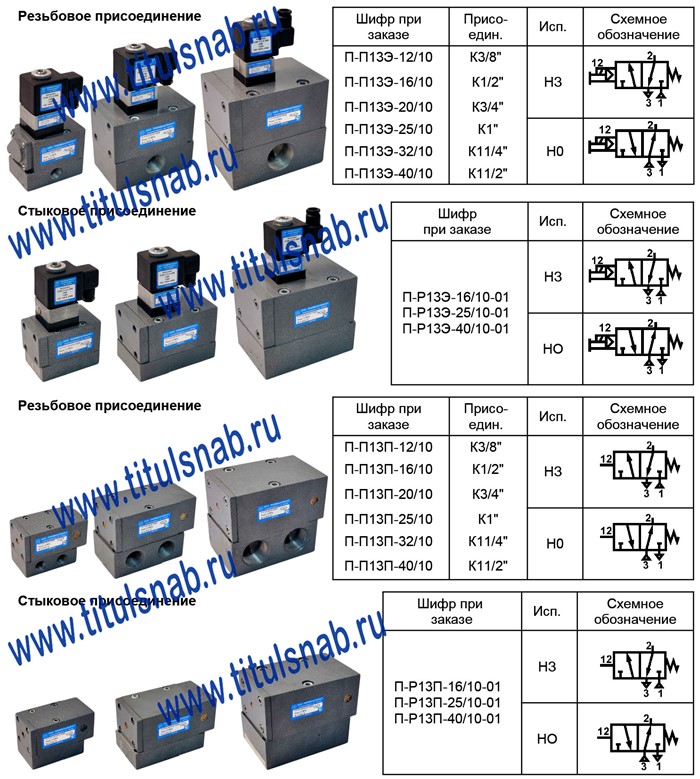

Пневмораспределители П-Р13П-..., трехлинейные, с условным проходом 12; 16; 20; 25; 32 и 40 мм с односторонним электропневматическим управлением и пружинным возвратом предназначены для коммутации пневматических сигналов в пневмоприводах различного назначения и рассчитаны на работу с цилиндрами больших диаметров (до 250мм), обеспечивая высокие скорости перемещения штока цилиндра.



Структура условного обозначения пневмораспределителей П-Р13П...

П-Р13 - П   ХХ/10 - Х   ХХХ   4

Категория размещения по ГОСТ 15150 (4)
Климатическое исполнение по ГОСТ 15150 (УХЛ, О)
01 - стыковое присоединение пневмолиний; без индекса - присоединение резьбовое
Условный проход
Электропневматическое управление
Тип пневмораспределителя

Основные технические характеристики пневмораспределителей П-Р13П...

Параметры Типоразмеры
П-Р13П-12/10 П-Р13П-16/10 П-Р13П-16/10-01 П-Р13П-20/10 П-Р13П-25/10 П-Р13П-25/10-01 П-Р13П-32/10 П-Р13П-40/10 П-Р13П-40/10-01
1 .Условный проход, мм 12 16 16 20 25 25 32 40 40
2. Номинальное давление, МПа 1.0
3. Минимальное рабочее давление, МПа, не более 0.25
4. Минимальное давление управления, МПа, не более 0.2
5. Пропускная способность, Kv*, м3/ч, не менее 3.7 3.7 3.7 9.3 9.3 9.3 15.0 15.0 15.0
6. Максимальное число срабатываний в минуту, не менее 450 450 450 450 450 450 200 200 200
7. Масса, кг, не более 1.46 1.46 1.42 3.27 3.27 3.17 7.60 7.60 7.10

*Kv определяется по ГОСТ14691-69

    Пневмораспределители П-Р13П-... рассчитаны для работы на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433 и содержащем распыленное масло.
    Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

   Пример записи условного обозначения распределителя трехлинейного, с электропневматическим управлением и пружинным возвратом, с условным проходом 20 мм, с резьбовым присоединением пневмолиний, климатического исполнения УХЛ, категории размещения 4:

- пневмораспределитель П-Р13П-20/10.

   - то же, для распределителя с условным проходом 16 мм, со стыковым присоединением пневмолиний, климатического исполнения О, категории размещения 4:

- пневмораспределитель П-Р13П-16/10-01.
