Пневмораспределители пятилинейные 5/3 с ручным управлением типа 5Р-36...-3

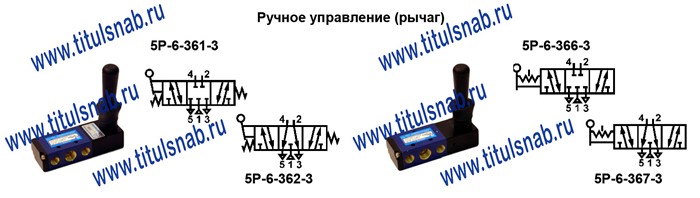

Пневмораспределители пятилинейные с условным проходом 6мм 5Р-6-361-3, 5Р-6-362-3, 5Р-6-366-3, 5Р-6-367-3

Назначение

Пневмораспределители пятилинейные с условным проходом 6мм 5Р-6-3... трехпозиционные с ручным управлением и пружинным или ручным возвратом предназначены для изменения потоков сжатого воздуха в пневмоприводах различного назначения. Пневмораспределители рассчитаны для работы на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433 и содержащем распыленное масло. Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры Типоразмеры
5Р-6-361-3 5Р-6-362-3 5Р-6-366-3 5Р-6-367-3
1 Условный проход, мм 6
2. Номинальное давление, МПа 1.0
3. Минимальное рабочее давление, МПа, не более 0.1
4.Пропускная способность, Kv*, м3/ч, не менее 0.6
5.Усилие переключения при номинальном давлении, Н(кгс), не более 20(2)
6. Масса, кг, не более 0,56 0,49
