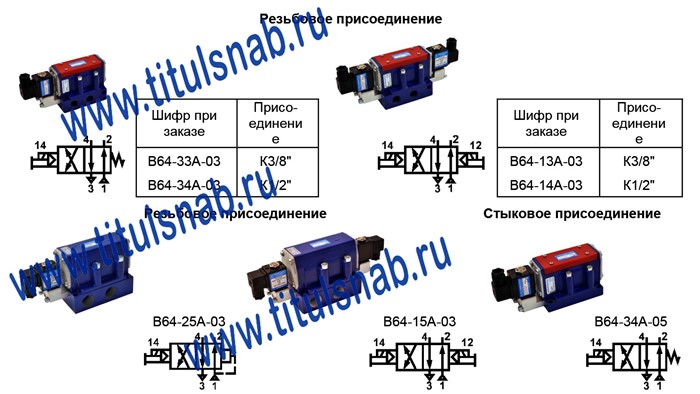

Пневмораспределители четырехлинейные двухпозиционные 4/2 с электрическим управлением В64-13А, В64-14А, В64-15А, В64-25А, В64-33А, В64-34А

Распределители четырехлинейные с условным проходом (Ду) 10; 16 и 20 мм двухпозиционные с электропневматическим двухсторонним и односторонним управлением, пружинным или пневматическим возвратом в исходное положение и с ручным дублированием управления предназначены для изменения направления потоков сжатого воздуха в пневматических приводах различного назначения.



Расшифровка обозначения пневмораспределителя В64

В64 пневмораспределитель с электропневматическим управлением
Конструкция распределительного устройства: плоский золотник.

Присоединение:

- стыковое нижнее с плитой,

- резьбовое G3/8-A (К3/8"); G1/2-A (К1/2") и G3/4-A (К3/4") с плитой, и боковым (трубы в стороны) расположением отверстий.
Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержащий распыленное масло вязкостью 10…35 мм2/с (сСт) при температуре 50ºС.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Виброустойчивость и вибропрочность соответствуют I степени жесткости по ГОСТ 28988.

П
ри монтаже пневмораспределителей c двухсторонним и односторонним управлением с пневматическим возвратом в исходное положение необходимо обеспечить горизонтальное положение их продольных осей во избежание самопроизвольного перемещения поршня с золотником при равенстве давлений в управляющих полостях. Для пневмораспределителей с пружинным возвратом, возможен монтаж в любом пространственном положении.
