Пневмораспределители ручные (крановые) типа В71-2..., В72-2...

Пневмораспределители В71-24А.  В72-...В71-23М-02, В71-23А, В71-23М-01, АВ71-23А

Назначение

Пневмораспределители крановые устанавливаюся в различных пневмосистемах и служат для изменения и перекрытия потоков сжатого воздуха. Крановые пневмораспределители относятся к пневмораспределителям, распределительным устройством которых является плоский золотник, и имеющих только ручное управление. Данный тип пневмораспределителей рассчитан для работы на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433 и содержащем распыленное масло.
Пневмораспределители крановые могут иначе называть пневмокраны.

Пневмораспределители крановые выпускаются с условным проходом (Ду) 6, 10 и 16 мм и могут быть:
—четырёхлинейные трёхпозиционные (тип В71-2.., В72-2..);
—шестилинейные трёхпозиционные (тип В (АВ)71-33А).

Кроме того, крановые пневмораспределители подразделяются в зависимости от вида присоединения:
—нижнее (например: тип В71-23М-02 или тип В71-23А);
—боковое (например: тип В71-23М-01 или тип АВ71-23А).

Пневмораспределители крановые изготавливаются с климатическим исполнением УХЛ и О, категорией размещения 4 по ГОСТ 15150.

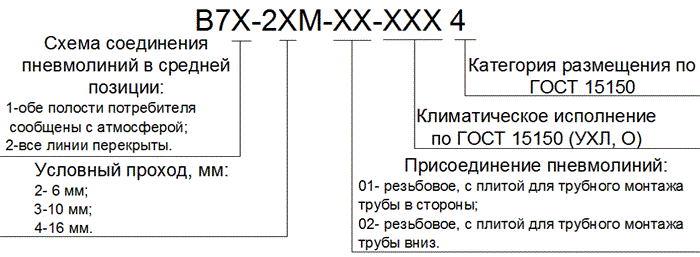

Структура условного обозначение пневмораспределителей крановых типа В71-2.. и В72-2..

Габаритные и присоеденительные размеры пневмораспределителей типа В71-2... и В72-2...
