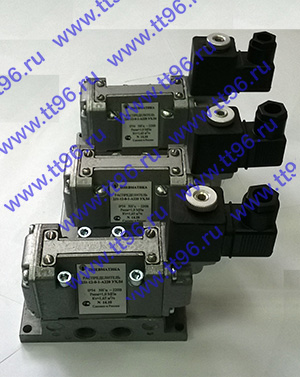

Пнвмораспределители типа 5Р 2..., 5Р3...

Пнвмораспределители, распределители типа 5Р 2..., 5Р3..., описание, характеристики, чертеж, размеры, маркировка,  обозначение 5Р 212-04, 5Р 232-04, 5Р 211-04, 5Р 231-04, 5Р 311-04, 5Р 331-04, 5Р 212-72, 5Р 213-72, 5Р 212-73, 5Р 213-73  5Р 212-70, 5Р 232-70, 5Р 211-01, 5Р 212-01, 5Р 231-01, 5Р 332-01, 5Р 212-80, 5Р 232-80, 5Р 211-80, 5Р 213-80, 5Р 231-80, 5Р 233-80  5Р 211-02, 5Р 213-02, 5Р 231-02, 5Р 233-02, 5Р 212-02, 5Р 332-02, 5Р 212-02, 5Р 232-02, 5Р 2311-02, 5Р 331-02  5Р 213-83, 5Р 212-83, 5Р 233-72, 5Р 233-73, 5Р 233-83, 5Р 332-72, 5Р 232-73, 5Р 232-83

 Пневмораспределители применяются в пневматическихсистемах системах для распределения потоков сжатого воздуха, работают на зжатом воздухе, очищеном не грубее 10 класса загрязненности по ГОСТ 17433 и содержащем распыленное масло вязкостью 10-35 мм2/с при температуре 50 С с концетрацией из расчета 1-2 капли на 1 м3 воздуха, приведенных к нормальным условиям (температура 20С, давление 101325 Па). Пневмораспределители имеют размеры стыковой поверхности монтажных плит соответствущие ISO 5599-1.

Условное обзанчение распределителей 5Р...

- ХХХ - ХХ - 0 - 1 - ХХХХ - Х - Х

























      Катигория размещения
            Климатическое исполнение
          Род, чистота, номинального напряжение электрического тока:
А - переменный ток 50 Гц (24,42,110,220,36* В)
Б - переменный ток 60 Гц (24,42,110,220,36* В)
Д - постоянный ток (12,24,48,110 В)
        Способ присединения к электросети:
1 - через разъем
      0 - без индексации управляющего сигнала
    Способ присоединения пневмолиний, монтажные размеры
  Пневмосхема
Условное обозначение изделия

* - Распределители с напряжением 36 В изготавливаются по специальному заказу.

Минимальное давление для распределителей с плоским золотником

Пневмосхема Минимальное давление
Рабочее, Р раб. мин. Управления
213 0,25 0,1+0,5хРраб(1+0,5хРраб)
212
233 -
232

Минимальное давление для распределителей с цилиндрическим золотником

Пневмосхема Минимальное давление
Рабочее, Р раб. мин. Управления
211 0,3 0,08+0,6хРраб
212 0,3
213 0,08+0,6хРраб
231 -
232
233
311 0,4
331 0,4 -

Технические характеристики пневмораспределителей 5Р...

Параметры Данные
ХХХ-Х1 ХХХ-Х0
ХХХ-Х2
ХХХ-Х3
ХХХ-Х4
ХХХ-Х5 ХХХ-Х72 ХХХ-Х73
ХХХ-Х83
Условный проход, мм 6 10 20 25 10 16
Номинальное давление, МПа 1,0 0,63
Электрическое напряжение*, В
- постоянного тока
- переменного тока, частотный 50 Гц

- переменного тока, частотный 60 Гц

12,24
24
-

12,24,48,110
24,36,110,220,380
110,220
Мощность электромагнита*, не более:
- постоянного тока, Вт
- переменного тока, частотный 50 Гц, ВхА

- переменного тока, частотный 60 Гц, ВхА

4
-
-

8
10
13
Пропускная способность, Kv, м3/час, не менее:
- двухпозиционных
- трехпазиционных

0,56
-

1,65
0,85

5,6
5,0

8,0
5,6

1,9
-

2,8
-
Время срабатывания, с, не более:
- включение
- выключение (кроме схем 212,232)

0,05
0,08

0,08
0,13

0,1
0,125


-
Время срабатывания при давлении 0,4 МПа, с, не более - 0,1
Максимальное число срабатываний, мин 6 4,2 3,3 4,2
Общая утечка воздуха из полости, см3/мин, не более 50 80 160 -
Утечки воздуха из-под золотника, см3/мин, не более - 500

* - Примечание. Применяется для пневмосхем 231,232,233,331

Ознакомьтесь с габаритно-присоединительными размерами распределителей и плит:

5Р 212-04, 5Р 232-04, 5Р 211-04, 5Р 231-04, 5Р 311-04, 5Р 331-04, 5Р 212-72, 5Р 213-72, 5Р 212-73, 5Р 213-73

5Р 212-70, 5Р 232-70, 5Р 211-01, 5Р 212-01, 5Р 231-01, 5Р 332-01, 5Р 212-80, 5Р 232-80, 5Р 211-80, 5Р 213-80, 5Р 231-80, 5Р 233-80

5Р 211-02, 5Р 213-02, 5Р 231-02, 5Р 233-02, 5Р 212-02, 5Р 332-02, 5Р 212-02, 5Р 232-02, 5Р 2311-02, 5Р 331-02

5Р 213-83, 5Р 212-83, 5Р 233-72, 5Р 233-73, 5Р 233-83, 5Р 332-72, 5Р 232-73, 5Р 232-83
