Гидрозамки односторонние

Данный вид продукции является важной частью многих систем и обеспечивает поток рабочих жидкостей в оборудовании. При этом поток жидкости может осуществлять как в одном или же в двух направлениях. Компания «Трейд Технолоджи» предлагает различные виды гидрозамков по самым выгодным ценам в Екатеринбурге.

Модульные гидрозамки

Специальные гидрозамки модульного монтажа ГЗМ предназначены для свободного и качественного пропускания потоков гидравлических рабочих жидкостей только в одном направлении. При этом замок запирается, если жидкость идет в обратную сторону.

Используются данные замки при обустройстве различного гидрофицированного оборудования, специальной мобильной техники, литьевых и литейных машин, станков, гидроприводных станков и так далее.

Гидрозамки КУ

Гидрозамки М-КУ, Т-КУ имеют обратные клапаны управляемого типа. Разработаны они для свободного прохождения рабочих жидкостей. Также жидкости могут пропускаться обратно, но только после того, как будет подано давление в линию управления.

Данные замки могут оснащаться декомпрессорами, которые позволяют открывать главный запорный элемент плавно. Таким образом, подача жидкости в обратном направлении осуществляется только после принудительного открытия запорного элемента и подачи давления в управляющий канал замка.

Двусторонние и односторонние гидрозамки

Гидрозамки односторонние серии 541.08.00, 541.12.00 разработаны для проведения рабочих жидкостей в определенном направлении. В систему управления может подаваться давление, что позволяет направлять жидкость в обратную сторону.

Для заказа продукции свяжитесь с нашими специалистами по телефону или оставьте заявку на сайте.

Гидрозамок односторонний серии 541.08.00, 541.12.00

Гидрозамок

Назначение:

  • Для свободного пропускания рабочей жидкости в прямом направлении, а при подаче давления в обратном направлении.

Особенности:

  • условный проход: 8 и 12 мм;
  • трубного исполнения;
  • давление управления от 2 до 130 бар;
  • отсутствие утечек в основных гидролиниях.

Технические характеристики:

Отношение площадей поршня управления и клапана
Показатель Значение
Условный проход мм 8 12
Давление на входе
  • номинальное
  • максимальное
  • минимальное

Pnom
Pmax
Pmin

МПа (кгс/см2)


25 (250)
32 (320)
0,5 (5)

25 (250)
32 (320)
0,5 (5)
Давление управления
  • максимальное
  • минимальное

Pуmax
Pуmin
МПа (кгс/см2)
10 (100)
0,2 (2)

13 (130)
0,3 (3)
Давление открывания Pоткр МПа (кгс/см2) 0,06±0,015
(0,6±0,15)
0,06±0,015
(0,6±0,15)
    3,3 2,5
Объем камеры управления   см³ 1 2
Расход рабочей жидкости
  • номинальный
  • максимальный

qnom
qmax
л/мин
16
25

63
125
Внутренняя герметичность (максимальные внутренние утечки) при номинальном давлении:
  • в основных гидролиниях
  • в гидролинии управления
  см3/мин
не допускается
50

не допускается
100



Гидрозамок односторонний ГЗО.12.00. и ГЗО.12.01



Гидрозамок односторонний предназначен для свободного пропускания рабочей жидкости в прямом направлении, а при подаче давления управления в обратном направлении в гидросистемах строительных, дорожных и коммунальных машин.



Для присоединения изделия к элементам гидравлической схемы комплектуемых машин применять штуцеры с присоединительными местами по ГОСТ 25065-90 и кольца резиновые по ГОСТ 18829-73 для резьбы М22×1,5 015-018-19-2-2.



Технические характеристики:



Показатель Значение
Условный проход, мм 12
Давление на входе, МПа (кгс/см2)
  • номинальное
  • максимальное

20 (250)
35 (350)
Давление управления, МПа (кгс/см2)
  • номинальное
  • максимальное

5 (50)
7 (70)
Давление открытия обратного клапана, МПа (кгс/см2)
0,03±0,01
(0,3±0,1)
Отношение площадей поршня управления и седла клапана
5
Объём камеры управления, см3
5,5
Расход рабочей жидкости, л/мин
номинальное
максимальное

80
100
Внутренняя герметичность (максимальные внутренние утечки) при номинальном давлении, см3/мин

в основной гидролинии
0
в гидролинии управления
50
Масса, кг
1,25



Гидрозамок односторонний картриджный ГЗК.12Д



Гидрозамок односторонний картриджный предназначен для свободного пропускания рабочей жидкости в прямом направлении, а при подаче давления управления – в обратном направлении. Применяется в объемном гидроприводе мобильных и стационарных машин и механизмов.





Технические характеристики:



Показатель Значение
Условный проход, мм
12
Давление на входе, МПа (кгс/см2)
- номинальное
- максимальное
20 (200)
35 (350)
Давление управления, МПа (кгс/см2)
- номинальное
- максимальное
- максимально допустимое
6,3 (63)
11 (110)
35 (350)
Давление открытия обратного клапана, МПа (кгс/см2)
0,03±0,01 (0,3±0,1)
Отношение площадей поршня управления и седла клапана
3,2
Объём камеры управления, см3
1,3
Расход рабочей жидкости, л/мин
- номинальное
- максимальное
80
100
Внутренняя герметичность при номинальном давлении, см3/мин

- в основной гидролинии
0
- в гидролинии управления
50
Масса, кг
0,25

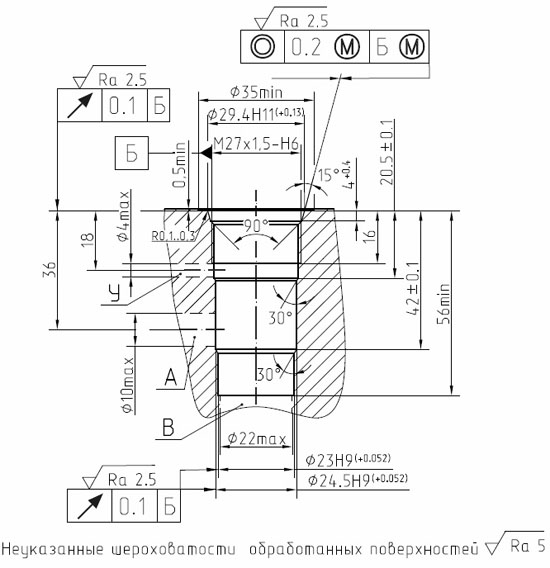

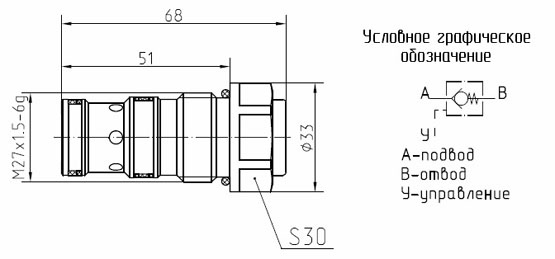

Габаритно-присоединительные размеры: Гнездо под гидрозамок картриджный:

Примечания:

  • по согласованию с потребителем возможно изготовление корпусов для данного изделия
  • является заменой VSON-12А производства Oil Control (Bosсh Rexroth).

Гидрозамок односторонний картриджный ГЗК.12М


Гидрозамок односторонний картриджный предназначен для свободного пропускания рабочей жидкости в прямом направлении, а при подаче давления управления – в обратном направлении. Устанавливается в гидросистемах строительных, дорожных, коммунальных машин и промышленной гидравлики.

Технические характеристики:

Показатель Значение
Условный проход, мм
12
Давление на входе, МПа (кгс/см2)
- номинальное
- максимальное
20 (200)
35 (350)
Давление управления, МПа (кгс/см2)
- номинальное
- максимальное
- максимально допустимое
6,3 (63)
11 (110)
35 (350)
Давление открытия обратного клапана, МПа (кгс/см2)
0,03±0,01 (0,3±0,1)
Отношение площадей поршня управления и седла клапана
3,2
Объём камеры управления, см3
11
Расход рабочей жидкости, л/мин
- номинальное
- максимальное
80
100
Внутренняя герметичность при номинальном давлении, см3/мин

- в основной гидролинии
0
- в гидролинии управления
50
Масса, кг
0,27

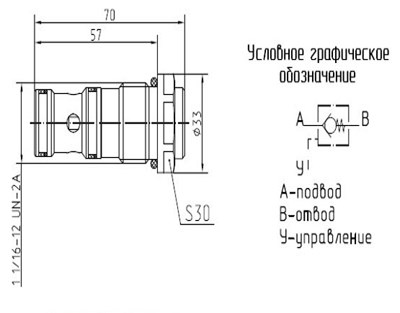

Габаритно-присоединительные размеры:

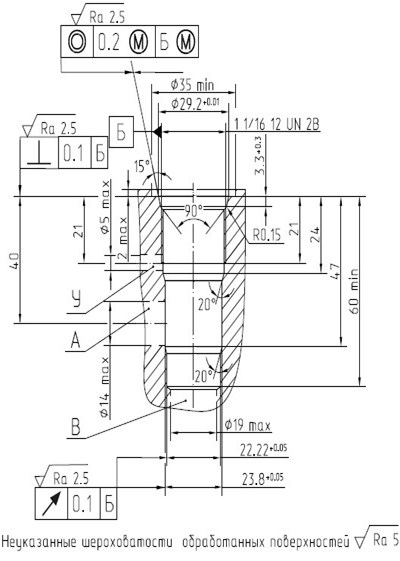

Гнездо под гидрозамок картриджный:





Примечания:
- по согласованию с потребителем возможно изготовление корпусов для данного изделия
- является заменой VSON-12H производства Oil Control (Bosch Rexroth) и SC5H-R3/I 4 производства ARGO HYTOS
