Артикул: 1MKO20

1МКО20/32, 1МКО20/20

Клапан обратный модульный Ду 20 мм, давление 32МПа и 20МПа

    Подробное описание

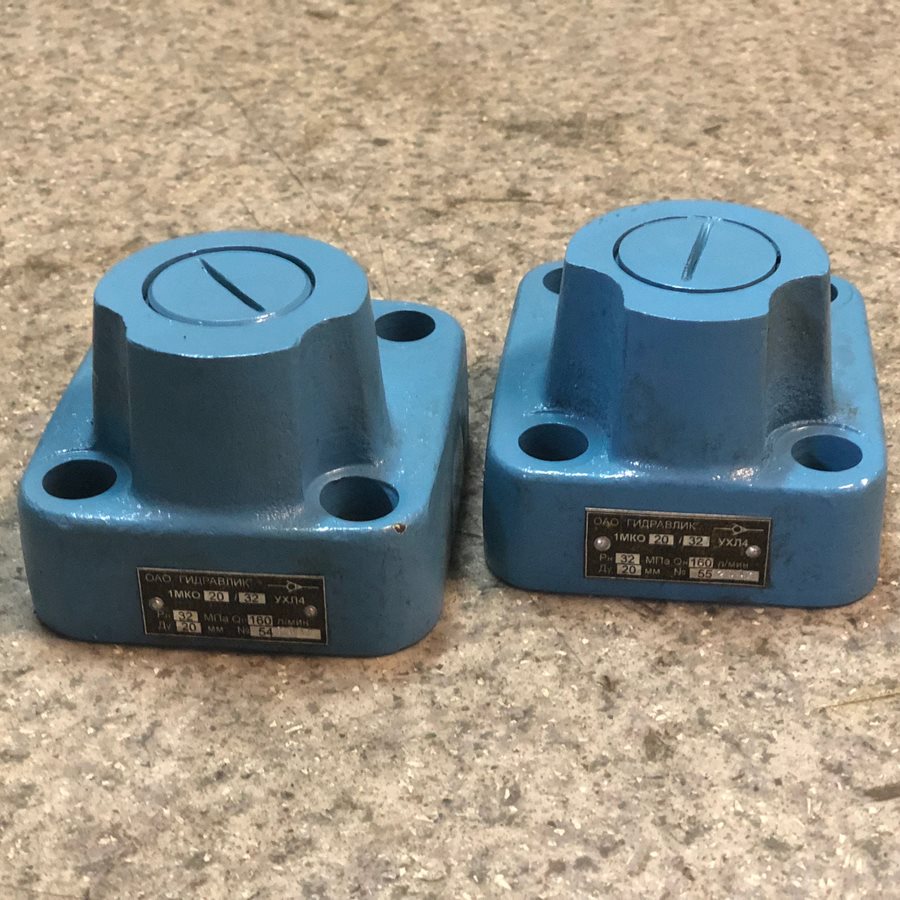

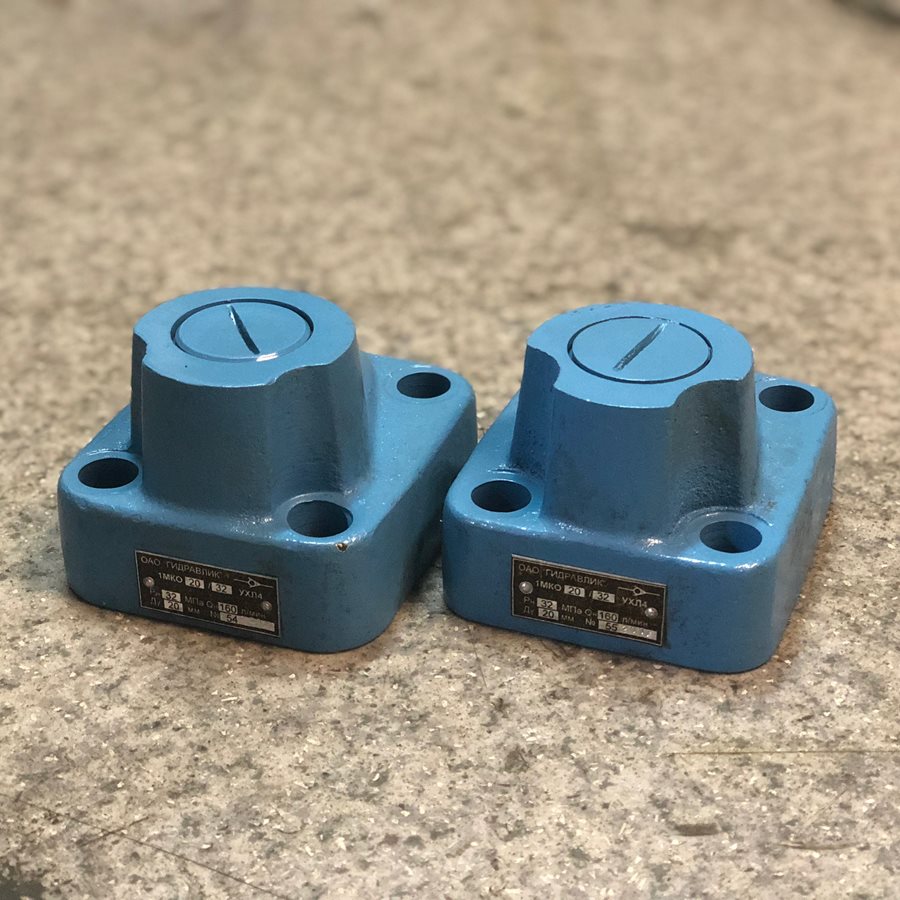

    Гидроклапан обратный 1МКО 20/32, 1МКО 20/20

    Гидроклапан 1МКО20/32 1МКО20/20 стыкового исполнения изготавливается для обеспечения свободного потока рабочей жидкости в одном направлении и перекрытия потока в обратном направлении. Подробное описание

    1МКО 20/32 1МКО 20/20

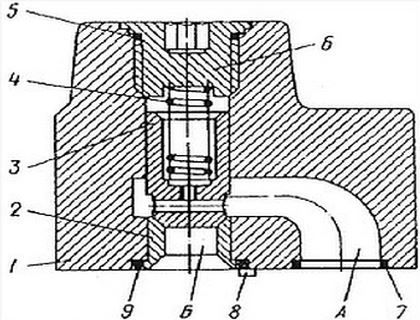

    В чугунном корпусе 1 находится клапан 3, разделяющий каналы А и Б. Клапан прижат к седлу 2 пружиной 4. Направляющие отверстия клапана 3 уплотнено резиновым кольцом 5 (по ГОСТ 9833-73) и закрыто пробкой 6. Рабочая жидкость, нагнетаемая под давлением в канал Б, поднимает клапан и проходит в полость А. При изменении направления движения потока рабочей жидкости через канал А перетекает в надклапанную область и прижимает клапан к седлу, закрывая проход рабочей жидкости в канал Б.

    Уплотнение стыковой поверхности клапана осуществляется резиновыми уплотнительными кольцами 7 и 9 (по ГОСТ 9833-73).

    Гидроклапаны типа 1МКО устанавливают непосредственно на гидропанель или на промежуточную плиту и закрепляются винтами. При монтаже гидроклапан типа 1МКО можно располагать в горизонтальной, наклонной или вертикальной плоскостях.

    Во время эксплуатации гидроклапана обратного типа 1МКО нужно следить за чистотой рабочей жидкости. Недостаточно чистая рабочая жидкость, затекая на притёртые фаски клапана и седла, вызывает нарушение герметичности гидроклапана. Перед сборкой гидроклапана типа 1МКО все его детали необходимо прoмыть и смочить маслом.

    Варианты обозначений:

    1МКО 20/32
    1МКО 20/20
    1МКО 20/32-1
    ​1МКО 20/20-1
    1МКО 20/32-2
    ​1МКО 20/20-2
    1МКО 20/32-3
    ​1МКО 20/20-3
    МКО 20/32
    МКО 20/20
    МКО 20/32-1
    МКО 20/20-1
    МКО 20/32-2
    МКО 20/20-2
    МКО 20/32-3
    МКО 20/20-3
    1МКО20/32
    1МКО20/20
    1МКО20/32-1
    ​1МКО20/20-1
    1МКО20/32-2
    ​1МКО20/20-2
    1МКО20/32-3
    ​1МКО20/20-3
    МКО20/32
    МКО20/20
    МКО20/32-1
    МКО20/20-1
    МКО20/32-2
    МКО20/20-2
    МКО20/32-3
    МКО20/20-3



    Вы можете купить модульные обратные клапаны типа 1МКО из наличия на складе ООО "ТТ" в городе Екатеринбург.

    Доставка до удобной Вам транспортной компании за счет Поставщика.

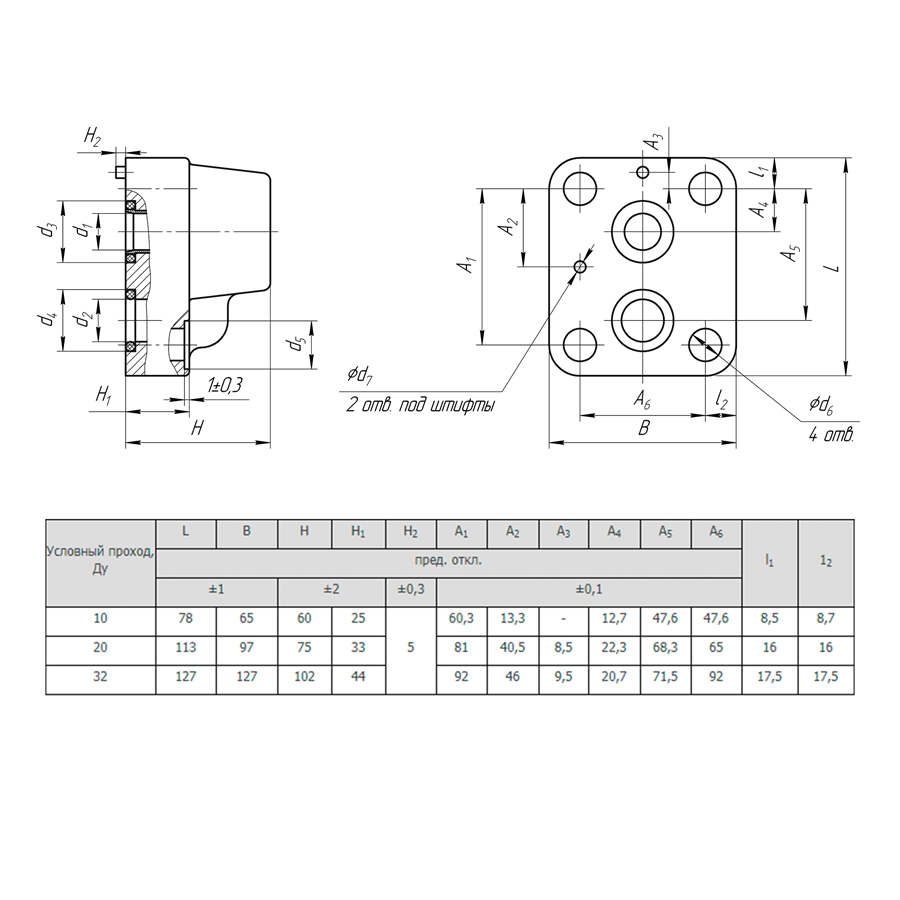

    Характеристики

    Условный проход 20 мм
    Расход 160 л/мин
    Номинальное давление на выходе 1МКО 20/32 32 МПа
    Номинальное давление на выходе 1МКО 20/20 20 МПа
