Клапаны давления резьбового Г54 (АГ54, БГ54, ВГ54, ДГ54)-34М и стыкового ПГ54 (ПАГ54, ПБГ54, ПВГ54, ПДГ54)-34 монтажа

Перейти к общему подробному описанию гидроклапанов

Трубные (резьбовые)

Стыкового монтажа


Гидроклапан давления Ду 10 мм, настройка до 10,0 МПа
Гидроклапан давления Ду 10 мм, настройка до 2,5 МПа
Гидроклапан давления Ду 10 мм, настройка до 6,3 МПа
Гидроклапан давления Ду 10 мм, настройка до 6,3 МПа
Гидроклапан давления Ду 10 мм, настройка до 2,5 МПа
Гидроклапан давления Ду 10 мм, настройка до 10,0 МПа
Гидроклапан давления Ду 10 мм, настройка до 1,0 МПа
Гидроклапан давления Ду 10 мм, настройка до 1,0 МПа
Гидроклапан давления Ду 10 мм, настройка до 20,0 МПа
Гидроклапан давления Ду 10 мм, настройка до 20,00 МПа
Гидроклапан давления Ду 20 мм, настройка до 1,0 МПа
Гидроклапан давления Ду 20 мм, настройка до 20,0 МПа
Гидроклапан давления Ду 20 мм, настройка до 10,0 МПа
Гидроклапан давления Ду 20 мм, настройка до 6,3 МПа
Гидроклапан давления Ду 20 мм, настройка до 6,3 МПа
Гидроклапан давления Ду 20 мм, настройка до 10,0 МПа
Гидроклапан давления Ду 20 мм, настройка до 20,0 МПа
Гидроклапан давления Ду 20 мм, настройка до 2,5 МПа
Гидроклапан давления Ду 20 мм, настройка до 1,0 МПа
Гидроклапан давления Ду 20 мм, настройка до 2,5 МПа
ПГ54-25М Гидроклапан давления Ду 32 мм, настройка до 10,0 МПа
Гидроклапан давления Ду 32 мм, настройка до 1,0 МПа
Гидроклапан давления Ду 32 мм, настройка до 1,0 МПа
Гидроклапан давления Ду 32 мм, настройка до 20,0 МПа
Гидроклапан давления Ду 32 мм, настройка до 6,3 МПа
Гидроклапан давления Ду 32 мм, настройка до 2,5 МПа
ПГ54-25М Гидроклапан давления Ду 32 мм, настройка до 6,3 МПа
Гидроклапан давления Ду 32 мм, настройка до 2,5 МПа
Гидроклапан давления Ду 32 мм, настройка до 10,0 МПа
Гидроклапан давления Ду 32 мм, настройка до 20,0 МПа


К стыковым

Гидроклапан давления Ду 10 мм, настройка до 1,0 МПа
Гидроклапан давления Ду 10 мм, настройка до 2,5МПа
Гидроклапан давления Ду 10 мм, настройка до 20,0 МПа
Гидроклапан давления Ду 10 мм, настройка до 2,5 МПа
Гидроклапан давления Ду 10 мм, настройка до 6,3 МПа
Гидроклапан давления Ду 10 мм, настройка до 6,3 МПа
Гидроклапан давления Ду 10 мм, настройка до 10,0 МПа
Гидроклапан давления Ду 10 мм, настройка до 10,0 МПа
Гидроклапан давления Ду 10 мм, настройка до 20,0 МПа
Гидроклапан давления Ду 10 мм, настройка до 1,0 МПа
Гидроклапан давления Ду 20 мм, настройка до 2,5 МПа
Гидроклапан давления Ду 20 мм, настройка до 1,0 МПа
Гидроклапан давления Ду 20 мм, настройка до 1,0 МПа
Гидроклапан давления Ду 20 мм, настройка до 2,5 МПа
Гидроклапан давления Ду 20 мм, настройка до 20,0 МПа
Гидроклапан давления Ду 20 мм, настройка до 6,3 МПа
Гидроклапан давления Ду 20 мм, настройка до 10,0 МПа
Гидроклапан давления Ду 20 мм, настройка до 6,3 МПа
Гидроклапан давления Ду 20 мм, настройка до 10,0 МПа
Гидроклапан давления Ду 20 мм, настройка до 20,0 МПа
Гидроклапан давления Ду 32 мм, настройка до 10,0 МПа
Гидроклапан давления Ду 32 мм, настройка до 2,5 МПа
Гидроклапан давления Ду 32 мм, настройка до 1,0 МПа
Гидроклапан давления Ду 32 мм, настройка до 2,5 МПа
Гидроклапан давления Ду 32 мм, настройка до 1,0 МПа
Гидроклапан давления Ду 32 мм, настройка до 10,0 МПа
Гидроклапан давления Ду 32 мм, настройка до 6,3 МПа
Гидроклапан давления Ду 32 мм, настройка до 20,0 МПа
Гидроклапан давления Ду 32 мм, настройка до 20,0 МПа
Гидроклапан давления Ду 32 мм, настройка до 6,3 МПа


 Описание товара

Гидроклапаны типа Г54-34 и ПГ54-34М с условным проходом 20 мм предназначены:

  • для поддержания заданной разности давлений, определяемой настройкой пружины, подводимом и отводимом потоках рабочей жидкости или в одном из этих потоков и постороннем потоке (функции клапана разности давлений).
  • для пропускания потока рабочей жидкости при достижении заданной величины давления, определяемой настройкой пружины, в этом потоке или управляющем (дистанционное управление) потоке (функции клапана последовательности).
  • для предохранения объёмного гидропривода от давления, превышающего установленное (функции предохранительного клапана).
  • для поддержания заданного давления путем непрерывного слива рабочей жидкости во время работы (функции переливного клапана).

ПГ54-34(М) ПБГ54-34(М) ПВГ54-34(М) ПДГ54-34(М)

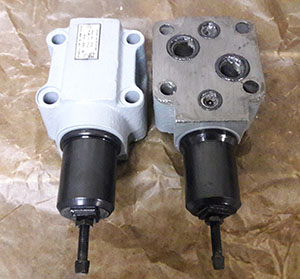

Гидроклапан давления ПГ54-34, ПАГ54-34М, ПБГ54-34, ПВГ54-34, ПДГ54-34М

Клапаны Г54(АГ54, БГ54, ДГ54)-34М подключаются к гидравлическим линиям через коническую резьбу K3/4" в отверстиях корпуса.

Клапаны ПГ54(ПАГ54, ПБГ54, ПДГ54)-34М стыкового присоединения, устанавливаются на специальные монтажные панели или плиты, имеющие резьбовые выходы для подсоединения штуцеров (гидролиний).

Параметры гидроклапанов типа Г54-34, ПГ54-34, АГ54-35, БГ54-35, ВГ54-35, ДГ54-35, ПАГ54-34, ПБГ54-34, ПВГ54-34

Параметр Нормы для исполнений
Гидроклапан Г54-34М ПГ54-34 Гидроклапан АГ54-34М ПАГ54-34 Гидроклапан БГ54-34М ПБГ54-34 Гидроклапан ВГ54-34М ПВГ54-34 Гидроклапан ДГ54-34 ПДГ54-34М
Условный проход, мм 20 20 20 20 20
Расход, л/мин: номин. / макс./ мин. 125 / 160 / 3
Внутренние утечки, см³/мин, не более 35 20 90 140 280
Давление настройки номинальное, МПа 2,5 1,0 6,3 10,0 20,0
Диапазон настройки давления, МПа 0,4-2,8 0,3-1,2 0,6-7,0 1,2-11,2 4,0-23,0
Номинальный перепад давлений, МПа 0,6
Масса клапана, кг: резьбовое (стыковое) 3,1 (4,0)

Условное обозначение гидроклапанов давления типа Г54-3

ХГ   Х   Г54-3   Х   ХХХХ

Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1
Исполнение по усл. проходу: 2 - 10 мм, 4 - 20 мм, 5 - 32 мм
Обозначение типа гидроклапана (М - означает "модернизированный")
Исполнение по номинальному давлению настройки: А - 1 Мпа, Б - 6,3 МПа, В - 10 МПа, Д - 20 МПа
Исполнение по способу монтажа: без индекса - трубный (резьбовой), П - стыковой (притычный)

Габаритные и присоединительные размеры гидроклапана давления типа (П)Г54-34

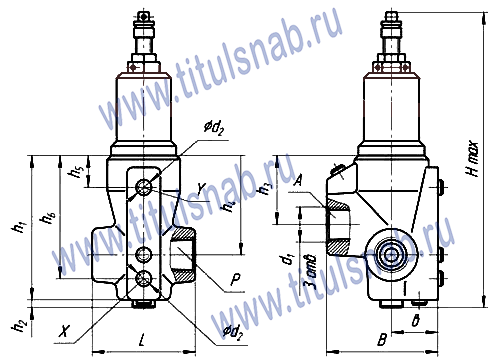

Размеры гидроклапана давления типа Г54-34 (трубное присоединение)Габаритные и присоединтельные размеры гидроклапана давления БГ54-34М, Г54-34М, АГ54-34М, БГ54-34, ВГ54-34М, ДГ54-34М

Модель клапана Размеры, мм
d1 d1 Hmax L B h1 h2 h3 h4 h5 h6 b
АГ54-34(М) K3/4" K1/8" 220 78 84 109 2,5 52 75 24 93 35
Г54-34(М)
БГ54-34(М)
ВГ54-34(М)
ДГ54-34(М) 242

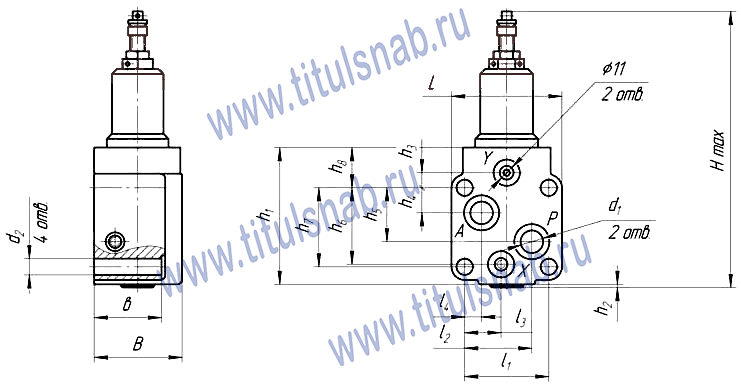

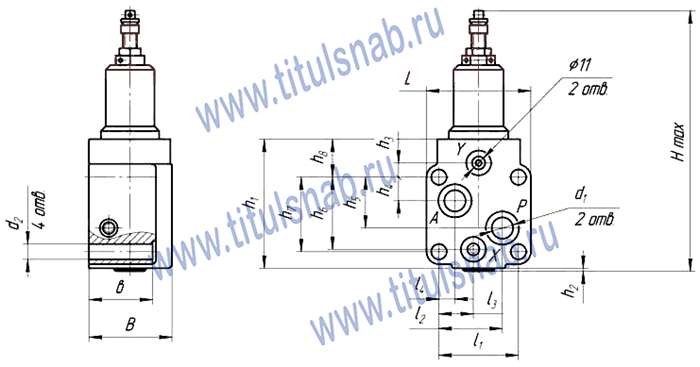

Размеры гидроклапана давления типа ПГ54-34 (стыковое присоединение)

Габаритные и присоединтельные размеры гидроклапана давления ПБГ54-34М, ПГ54-34М, ПАГ54-34М, ПБГ54-34, ПВГ54-34М, ПДГ54-34М



Модель клапана Размеры, мм
Hmax L (h14) B (h14) h1 h2 h3 h4 h5 h6 h7 h8 l1 l2 l3 l4 b d1 d2
ПАГ54-34(М) 220 88 66 109 2,5 12 20 43 61 63 32 67 53,5 29,5 13,5 55 18 13
ПГ54-34(М)
ПБГ54-34(М)
ПВГ54-34(М)
ПДГ54-34(М) 242 71



Пример условного обозначения гидроклапана давления модернизированного с условным проходом 20 мм, работающем при номинальном давлением 6,3 МПа (диапазон регулирования 0,6-7,0 МПа), резьбового монтажа, предназначенном для работы в умеренном климате, категория размещения 4: Гидроклапан давления БГ54-34М УХЛ4

Так же Вам могут быть интересны:

Гидроклапаны давления типа Г54-32 и ПГ54-32М (Ду = 10 мм)

Гидроклапаны давления типа Г54-35 и ПГ54-35М (Ду = 32 мм)
