Гидроклапан давления ПБГ54-35М (Г54-35, ПГ54-35М, АГ54-35, ПАГ54-35М, БГ54-35, ВГ54-35, ПВГ54-35М, ДГ54-35, ПДГ54-35М)



Перейти к общему подробному описанию гидроклапанов

Трубные (резьбовые)

Стыкового монтажа


Гидроклапан давления Ду 10 мм, настройка до 10,0 МПа
Гидроклапан давления Ду 10 мм, настройка до 2,5 МПа
Гидроклапан давления Ду 10 мм, настройка до 6,3 МПа
Гидроклапан давления Ду 10 мм, настройка до 6,3 МПа
Гидроклапан давления Ду 10 мм, настройка до 2,5 МПа
Гидроклапан давления Ду 10 мм, настройка до 10,0 МПа
Гидроклапан давления Ду 10 мм, настройка до 1,0 МПа
Гидроклапан давления Ду 10 мм, настройка до 1,0 МПа
Гидроклапан давления Ду 10 мм, настройка до 20,0 МПа
Гидроклапан давления Ду 10 мм, настройка до 20,00 МПа
Гидроклапан давления Ду 20 мм, настройка до 1,0 МПа
Гидроклапан давления Ду 20 мм, настройка до 20,0 МПа
Гидроклапан давления Ду 20 мм, настройка до 10,0 МПа
Гидроклапан давления Ду 20 мм, настройка до 6,3 МПа
Гидроклапан давления Ду 20 мм, настройка до 6,3 МПа
Гидроклапан давления Ду 20 мм, настройка до 10,0 МПа
Гидроклапан давления Ду 20 мм, настройка до 20,0 МПа
Гидроклапан давления Ду 20 мм, настройка до 2,5 МПа
Гидроклапан давления Ду 20 мм, настройка до 1,0 МПа
Гидроклапан давления Ду 20 мм, настройка до 2,5 МПа
ПГ54-25М Гидроклапан давления Ду 32 мм, настройка до 10,0 МПа
Гидроклапан давления Ду 32 мм, настройка до 1,0 МПа
Гидроклапан давления Ду 32 мм, настройка до 1,0 МПа
Гидроклапан давления Ду 32 мм, настройка до 20,0 МПа
Гидроклапан давления Ду 32 мм, настройка до 6,3 МПа
Гидроклапан давления Ду 32 мм, настройка до 2,5 МПа
ПГ54-25М Гидроклапан давления Ду 32 мм, настройка до 6,3 МПа
Гидроклапан давления Ду 32 мм, настройка до 2,5 МПа
Гидроклапан давления Ду 32 мм, настройка до 10,0 МПа
Гидроклапан давления Ду 32 мм, настройка до 20,0 МПа


К стыковым

Гидроклапан давления Ду 10 мм, настройка до 1,0 МПа
Гидроклапан давления Ду 10 мм, настройка до 2,5МПа
Гидроклапан давления Ду 10 мм, настройка до 20,0 МПа
Гидроклапан давления Ду 10 мм, настройка до 2,5 МПа
Гидроклапан давления Ду 10 мм, настройка до 6,3 МПа
Гидроклапан давления Ду 10 мм, настройка до 6,3 МПа
Гидроклапан давления Ду 10 мм, настройка до 10,0 МПа
Гидроклапан давления Ду 10 мм, настройка до 10,0 МПа
Гидроклапан давления Ду 10 мм, настройка до 20,0 МПа
Гидроклапан давления Ду 10 мм, настройка до 1,0 МПа
Гидроклапан давления Ду 20 мм, настройка до 2,5 МПа
Гидроклапан давления Ду 20 мм, настройка до 1,0 МПа
Гидроклапан давления Ду 20 мм, настройка до 1,0 МПа
Гидроклапан давления Ду 20 мм, настройка до 2,5 МПа
Гидроклапан давления Ду 20 мм, настройка до 20,0 МПа
Гидроклапан давления Ду 20 мм, настройка до 6,3 МПа
Гидроклапан давления Ду 20 мм, настройка до 10,0 МПа
Гидроклапан давления Ду 20 мм, настройка до 6,3 МПа
Гидроклапан давления Ду 20 мм, настройка до 10,0 МПа
Гидроклапан давления Ду 20 мм, настройка до 20,0 МПа
Гидроклапан давления Ду 32 мм, настройка до 10,0 МПа
Гидроклапан давления Ду 32 мм, настройка до 2,5 МПа
Гидроклапан давления Ду 32 мм, настройка до 1,0 МПа
Гидроклапан давления Ду 32 мм, настройка до 2,5 МПа
Гидроклапан давления Ду 32 мм, настройка до 1,0 МПа
Гидроклапан давления Ду 32 мм, настройка до 10,0 МПа
Гидроклапан давления Ду 32 мм, настройка до 6,3 МПа
Гидроклапан давления Ду 32 мм, настройка до 20,0 МПа
Гидроклапан давления Ду 32 мм, настройка до 20,0 МПа
Гидроклапан давления Ду 32 мм, настройка до 6,3 МПа


 Описание товара

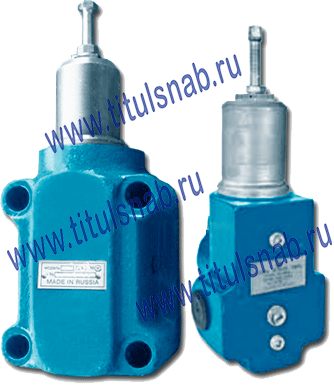

Гидроклапан давления ПБГ54-35М (Г54-35, ПГ54-35М, АГ54-35, ПАГ54-35М, БГ54-35, ВГ54-35, ПВГ54-35М, ДГ54-35, ПДГ54-35М)Гидроклапаны ПБГ54-35М, ПАГ54-35М, ПВГ54-35М, ПГ54-35



Гидроклапаны давления модели (ПБ)Г54-35 используются в гидравлических системах в качестве:

  • клапан разности давлений, то есть, для поддержания заданной разности давлений, определяемой настройкой регулируемой пружины, в подводимом и отводимом потоках рабочей жидкости (масла), или в одном из этих потоков и постороннем потоке.
  • клапана последовательности для пропускания потока рабочей жидкости при достижении заданной величины давления, определяемой настройкой регулируемой пружины, в этом потоке или управляющем (дистанционное управление) потоке.
  • предохранительного клапана для предохранения объёмного гидравлического привода от давления, превышающего максимально-допустимое значение.
  • переливного клапана для поддержания заданного значения давления, путем непрерывного слива рабочей жидкости (масла) через сливной канал во время работы гидравлической системы.
     Клапаны типа (ПБ)Г54-32 (гидравлические) имеют резьбовое или стыковое исполнение по присоединению. При резьбовом присоединении, отверстия корпуса для подключения линий имеют коническую резьбу К1 1/4". В клапанах стыкового присоединения отверстия выводятся на стыковую плоскость и оканчиваются цековками под кольца (по ГОСТ 9833-73) для уплотнения стыка между гидроаппаратом и специальными панелями или промежуточными плитами, в которых нарезаны резьбовые отверстия нужного диаметра для непосредственного монтажа штуцеров.

Параметры гидроклапанов ПБГ54-35, Г54-35, ПГ54-35, АГ54-35, ПАГ54-35, БГ54-35, ВГ54-35, ПВГ54-35, ДГ54-35, ПДГ54-35

Параметр Нормы для исполнений
Гидроклапан Г54-35(М) ПГ54-35(М) Гидроклапан АГ54-35(М) ПАГ54-35(М) Гидроклапан БГ54-35(М) ПБГ54-35(М) Гидроклапан ВГ54-35М ПВГ54-35М Гидроклапан ДГ54-35(М) ПДГ54-35(М)
Диаметр условного прохода, мм 32 32 32 32 32
Расход, л/мин: ном. / макс. / мин. 200 / 300 / 9
Внутриполостные утечки, см³/мин, не более 50 75 90 150 300
Ном. давление настройки, МПа 2,5 1,0 6,3 10,0 20,0
Диапазонрегулировки давления, МПа 0,4-2,8 0,3-1,2 0,6-7,0 1,2-11,2 4,0-23,0
Ном. перепад давлений, МПа 0,2
Масса клапана не более, кг 6,8

Условное обозначение гидроклапанов давления типа Г54-3

ХГ   Х   Г54-3   Х   ХХХХ

Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1
Исполнение по усл. проходу: 2 - 10 мм, 4 - 20 мм, 5 - 32 мм
Обозначение типа гидроклапана (М - означает "модернизированный")
Исполнение по номинальному давлению настройки: А - 1 Мпа, Б - 6,3 МПа, В - 10 МПа, Д - 20 МПа
Исполнение клапана по способу монтажа: без индекса - трубный (резьбовой), П - стыковой (притычный)

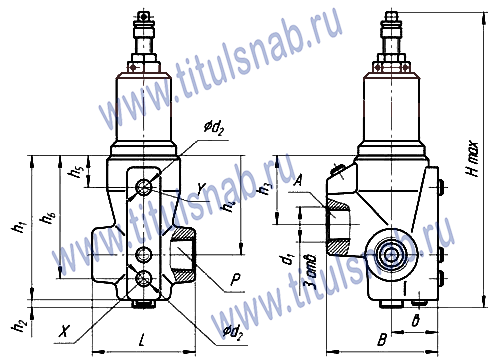

Габаритные и присоединительные размеры гидроклапана давления типа (П)Г54-35

Размеры гидроклапана давления типа Г54-35 (трубное присоединение)Габаритные и присоединтельные размеры гидроклапана давления БГ54-35М, Г54-35М, АГ54-35М, БГ54-35, ВГ54-35М, ДГ54-35М

Модель клапана Размеры, мм
d1 d1 Hmax L B h1 h2 h3 h4 h5 h6 b
АГ54-35(М) K1 1/4" K1/8" 252 100 94 142 3 58 101 24 125 40
Г54-35(М) K1 1/4" K1/8" 252 100 94 142 3 58 101 24 125 40
БГ54-35(М) K1 1/4" K1/8" 252 100 94 142 3 58 101 24 125 40
ВГ54-35(М) K1 1/4" K1/8" 252 100 94 142 3 58 101 24 125 40
ДГ54-35(М) K1 1/4" K1/8" 274 100 94 142 3 59 101 24 125 40

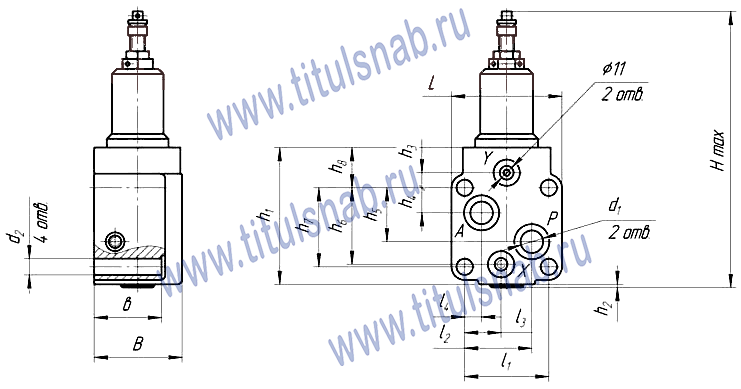

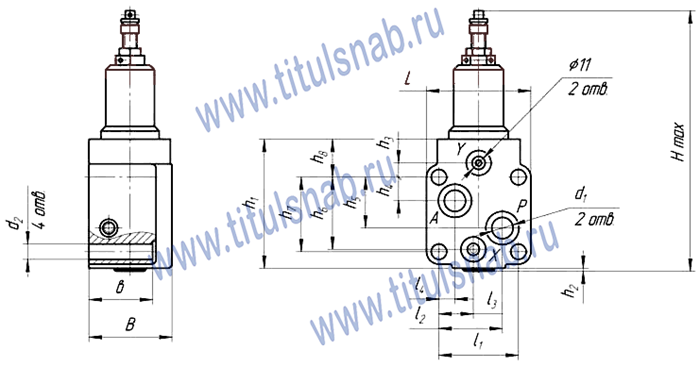

Размеры гидроклапана давления типа ПГ54-35 (стыковое присоединение)

Габаритные и присоединтельные размеры гидроклапана давления ПБГ54-35М, ПГ54-35М, ПАГ54-35М, ПБГ54-35, ПВГ54-35М, ПДГ54-35М

Модель клапана Размеры, мм
Hmax L (h14) B (h14) h1 h2 h3 h4 h5 h6 h7 h8 l1 l2 l3 l4 b d1 d2
ПАГ54-35(М) 252 108 74 142 3 10 26 70 93 96 32 80 60 32 20 64 25 17
ПГ54-35(М) 252 108 74 142 3 10 26 70 93 96 32 80 60 32 20 64 25 17
ПБГ54-35(М) 252 108 74 142 3 10 26 70 93 96 32 80 60 32 20 64 25 17
ПВГ54-35(М) 252 108 74 142 3 10 26 70 93 96 32 80 60 32 20 64 25 17
ПДГ54-35(М) 274 108 74 142 3 10 26 70 93 96 32 80 60 32 20 64 25 17



Пример условного обозначения гидроклапана давления модернизированного с диаметром условного прохода 32 мм, работающем при номинальном давлением 6,3 МПа (диапазон регулирования 0,6-7,0 МПа), с номинальным расходом рабочей жидкости 200 л/мин, стыкового монтажа, предназначенном для работы в умеренном климате, категории размещения 4: Гидроклапан давления ПБГ54-35М УХЛ4
