Переключатели манометров ПМГ-2, ПМГ-2С, ПМГ-2С-Б, ПМГ-6, ПМГ-6С

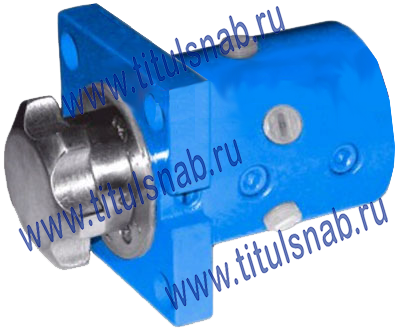

Переключатель манометров ПМГ-6

Переключатели манометров ПМГ-2, ПМГ-2С, ПМГ-2С-Б, ПМГ-6, ПМГ-6С устанавливаются в гидравлических системах станков и других гидрофицированных машин для последовательного подключения манометра к полостям, в которых необходимо замерить давление с последующей его разгрузкой в сливную магистраль.

Переключатели манометров ПМГ 2, ПМГ 2С, ПМГ 2С-Б, ПМГ 6, ПМГ 6С работают на чистых минеральных маслах с кинематической вязкостью от 10 до 440 мм²/с при температуре масла от +10° до +70 °С и температуре окружающей среды от + 1 до +55 °С. Номинальная тонкость фильтрации 25 мкм. Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

Переключатели манометров ПМГ,имеют следующие конструктивные исполнения:

1. По присоединению:
     ПМГ-2, ПМГ-6 – резьбовое;
     ПМГ-2С, ПМГ-2С-Б, ПМГ-6С – стыковое.

2. По числу точек замера давления:
     ПМГ-2, ПМГ-2С, ПМГ-2С-Б – двухточечные;
     ПМГ-6, ПМГ-6С – шеститочечные.

Так же Вам могут быть интересны: переключатели манометров ПМ2..., ПМ6...

Основные технические характеристики переключателей манометров ПМГ-2(-6)

Наименование Присоединение Давление, МПа Сила управления, Н Число точек замера Масса, кг
Переключатель ПМГ-2 Резьбовое 32 60 2 1,35
Переключатель ПМГ-6 6 1,5
Переключатель ПМГ-2С Стыковое 2 1,35
Переключатель ПМГ-2С-Б 2 1,35
Переключатель ПМГ-6С 6 1,7

Габаритные и присоединительные размеры переключателей манометров ПМГ-2..., ПМГ-6...

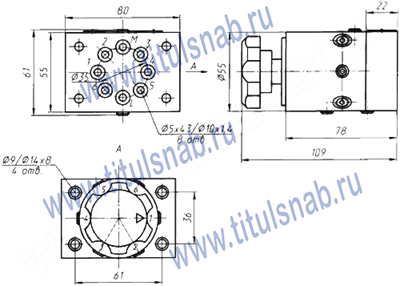

Габаритные и присоединительные размеры ПМГ-6С
Переключатель ПМГ-6С
Габаритные и присоединительные размеры ПМГ-6
Переключатель ПМГ-6



Пример условного обозначения при заказе переключателя манометров с шестью точками замера давления, с резьбовым присоединением линий, рассчитанного на номинальное давление 32 МПа (максимальное - 35 МПа), климатическое исполнение - для стран с умеренным и холодным климатом: Переключатель манометров ПМГ-6 УХЛ4
