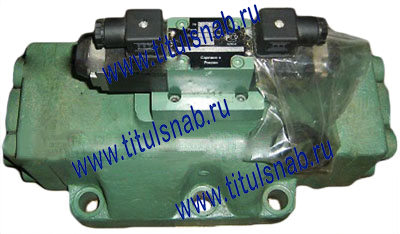

Гидрораспределители 1Р323, 1Р322, 2Р323, 2Р322 с электрогидравлическим управлением Ду=32 мм

Гидрораспределители 1Р323АЛ, 1Р323АЕ, 1Р323БЛ, 1Р323БЕ

Гидрораспределители 1Р323, 1Р322, 2Р323, 2Р322 с условным проходом 32 ммзолотниковые четырехлинейные с электрогидравлическим управлением предназначены для изменения направления или пуска и остановки потока рабочей жидкости в гидросистемах.

Гидрораспределители 1Р323АЕ, 1Р323АЛ, 1Р323БЕ, 1Р323БЛ по ТУ2-053-1846-87 на номинальное давлении 32 МПа и гидрораспределители 1Р322АЕ, 1Р322АЛ, 1Р322БЕ, 1Р322БЛ на 20 МПа имеют электрогидравлическое управление литера "А" обозначает пружинный возврат золотника, "Б" - гидравлический возврат золотника;

смотрите расшифровку условного обозначения гидрораспределителей 1Р323АЕ, 1Р323АЛ, 1Р323БЕ, 1Р323БЛ

Гидрораспределители 1P323, 1P322 конструктивно состоят из корпуса, золотника, крышек, пружин и пилотов с Dy = 6 мм.



Гидрораспределители 2Р323АЕ, 2Р323АЛ, 2Р323БЕ, 2Р323БЛ на номинальное давлении 32 МПа и гидрораспределители 2Р322АЕ, 2Р322АЛ, 2Р322БЕ, 2Р322БЛ на 20 МПа имеют также электрогидравлическое управление. Конструкция гидрораспределителей 2P323, 2P322 аналогична конструкции 1P323, 1P322 только пилоты Ду = 10 мм.


В корпусе гидрораспределителя Ду=32 мм методом литья выполнены каналы для подключения основных линий (Р, Т, А и В - смотри чертёж присоединительных размеров ниже), линий управления (Х- подвод, Y- слив) и дренажной линии L (только для трехпозиционных распределителей с гидравлическим центрированием). Основные линии связаны с пятью кольцевыми канавками через отверстия под золотник, при этом сливные канавки в четырехлинейных аппаратах соединены между собой, а в пятилинейных - выведены отдельно (линии Г и Г1). Линии X и Y могут объединяться с линиями Р и Т.

Соединение линий Х-Р в гидрораспределителях 1Р323, 1Р322, 2Р323, 2Р322 возможно только при давлении на входе гидрораспределителя не более чем 25 МПа, в противном случае необходимо применять клапан соотношения давлений (модульная плитка толщиной 25 мм), который снижает давление управления, и оговаривать при заказе рабочее давление на входе 32 МПа. При соединенных линиях Х-Р для гидрораспределителей 14, 54, 64, 64А, 104, 124, 154, 574, 574Д, 15, 55, 65, 65А и 574 исполнений по гидросхемам, подпор в сливной линии должен быть меньше чем 1,4 МПа.

Не допускается соединение линий Y-T при давлении в линии Т более 6 МПа, а также для схем, указанных выше, при объединенных линиях Х-Р (если линии X н Р не объединены, давление управления должно превышать давление в линии Т не менее, чем на 1,4 МПа) Для объединения линий управления с основными следует демонтировать пробки (К1/8).

Для уплотнения стыковой плоскости гидрораспределителей 1Р323-АЕ, 1Р323-АЛ, 1Р323-БЕ, 1Р323-БЛ применяются кольца по ГОСТ 9833-73:
     039-045-36-2-2 (четыре кольца);
     013-016-19-2-2 (три кольца).

Краткая техническая характеристика гидрораспрделеителей 1Р323, 1Р322, 2Р323, 2Р322

Наименование Кол-во
эл/магнитов
Условный проход, мм Ном. давление на входе, МПа Расход рабочей жидкости, л/мин Схема возврата золотника Масса не более, кг
Гидрораспределитель 1Р323 АЛ 2 32 32 500 Пружинный возврат золотника 44,0
Гидрораспределитель 1Р323 АЕ 1 39,7
Гидрораспределитель 1Р323 БЛ 2 Гидравлический возврат золотника 44,0
Гидрораспределитель 1Р322 БЕ 1 39,7
Гидрораспределитель 1Р322 АЛ 2 20 Пружинный возврат золотника 44,0
Гидрораспределитель 1Р322 АЕ 1 39,7
Гидрораспределитель 1Р322 БЛ 2 Гидравлический возврат золотника 44,0
Гидрораспределитель 2Р323 БЕ 1 39,7
Гидрораспределитель 2Р323 АЛ 2 32 330-500 Пружинный возврат золотника 47,0
Гидрораспределитель 2Р323 АЕ 1 46,6
Гидрораспределитель 2Р323 БЛ 2 Гидравлический возврат золотника 47,0
Гидрораспределитель 2Р323 БЕ 1 46,6
Гидрораспределитель 2Р322 АЛ 2 20 Пружинный возврат золотника 47,0
Гидрораспределитель 2Р322 АЕ 1 46,6
Гидрораспределитель 2Р322 БЛ 2 Гидравлический возврат золотника 47,0
Гидрораспределитель 2Р322 БЕ 1 46,6

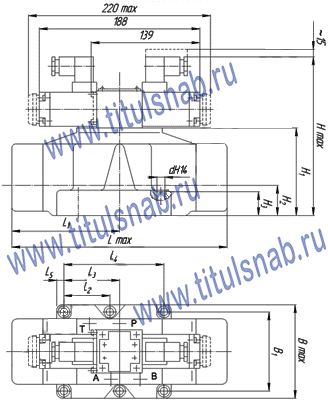

Габаритные и присоединительные размеры гидрораспределителей 1Р323АЛ, 1Р323БЛ, 1Р323АЕ, 1Р323БЕ

Габаритные размеры гидрораспределителей 1Р323АЕ, 1Р323АЛ, 1Р323БЕ, 1Р323БЛ



Размер Значение, мм
L 375
L1 183
L2 76,2
L3 114,3
L4 190,5
L5 19,2
В 197
В1 159
H 280
H1 155
H2 60
H3 44
d 21,5

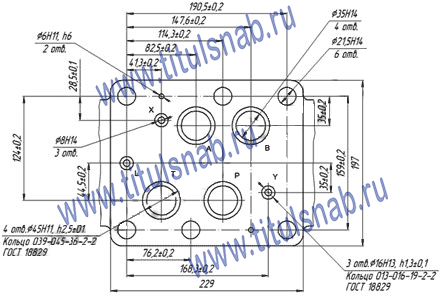

Присоединтельные размеры гидрораспределителя 1Р323АЕ, 1Р323АЛ, 1Р323БЕ, 1Р323БЛ
Примечание:
- гидрораспределители 1Р323АЕ, 1Р323БЕ несколько отличаются по габаритам от приведённого выше чертежа гидрораспределителя 1Р323АЛ, 1Р323БЛ в связи с тем, что пилотный клапан у 1Р323АЕ, 1Р323БЕ- одномагнитный.

Примечания:
- отверстие L (слив утечек) - для исполнения с гидравлическим возвратом золотника;
- отверстие X - кроме гидрораспределителей с непосредственным управлением;
- отверстие Y - дренаж для исполнения 1Рн...

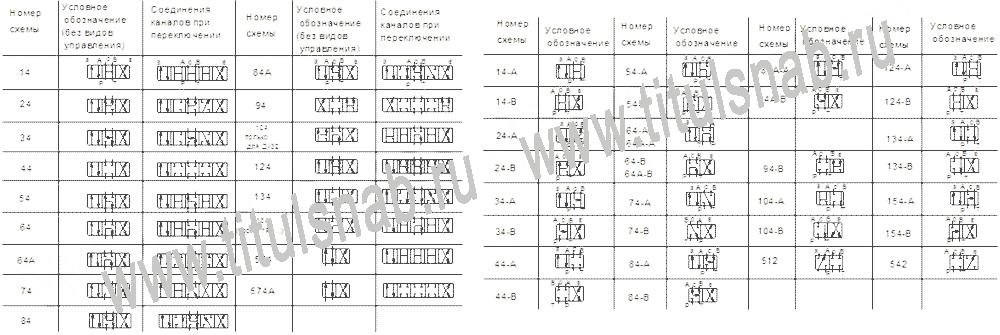

Схемы распределения потоков рабочей жидкостей в 1Р323, 1Р322, 2Р323, 2Р322 (Ду=32мм)

Схема распределения потоков рабочей жидкостей гидрораспределителей 1Р323, 1Р322, 2Р323, 2Р322


Примечание: также гидрораспределители 1Р323 выполняются с ограничением хода основного золотника

Пример условного обозначения гидрораспределителя золотникового электрогидравлического с условным проходом 32 мм с двумя магнитами с пилотным клапаном 1РЕ6 (ВЕ6, ПЕ6), с номинальным давлением на выходе 32 МПа, с пружинным возвратом золотника, со сливом объединённым с общим сливом, схема распределения 44, с регулировкой времени срабатывания дроссельной плитой на подводе, с напряжением питания пилотного клапана 24 вольта постоянного тока, предназначенном для работы в умеренном климате и холодном климате, категория размещения 4:
     Гидрораспределитель 1Р323АЛ4Д.44-Р-Г24 НМД1 10 УХЛ4

Другие исполнения гидрораспределителей 1Р323:

Гидрораспределитель 1Р323 АЕ1.574А-Р-В110 НМД1 11 УХЛ4
Гидрораспределитель 1Р323-АЛ1-44-В110 Н МД1 УХЛ4
Гидрораспределитель 1Р323АЛ4Д-44 В110 НМД1 УХЛ4
Гидрораспределитель 1Р323-БЕ1-574А В110 НМД1 УХЛ4
Гидрораспределитель 1Р323БЕ1.574-Р-В110 НМД1 11 УХЛ4
Гидрораспределитель 1Р323 БЛ1-64 В220 НМД1 УХЛ4
Гидрораспределитель 1Р323-АЛ4Д-44-В220 НМД1 УХЛ4
Гидрораспределитель 1Р323АЛ2.64 Г24НМ УХЛ4
Гидрораспределитель 1Р323АЛ4Д.44-Р-В110НМ УХЛ4
Гидрораспределитель 1Р323-АЕ1-574-В220 НМД1 УХЛ4

Также возможны поставки гидрораспределителей 1Р322АЛ, 1Р322АЕ, 1Р322БЛ, 1Р322БЕ, 2Р322АЛ, 2Р322АЕ, 2Р322БЛ, 2Р322БЕ, 2Р323АЛ, 2Р323АЕ, 2Р323БЛ, 2Р323БЕ
