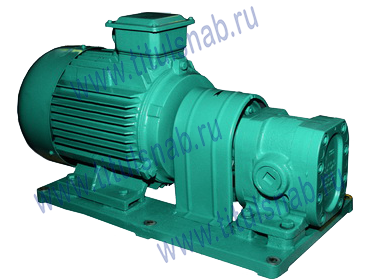

Агрегаты насосные БГ11-22, БГ11-22А, БГ11-23, БГ11-23А,
БГ11-24, БГ11-24А, БГ11-25, БГ11-25А с электродвигателем
 |
Насосы (агрегаты) типа БГ11-22, БГ11-22А, БГ11-23, БГ11-23А, БГ11-24, БГ11-24А, БГ11-25, БГ11-25А применяются для нагнетания рабочей жидкости (технических масел или иных смазочных жидкостей с кинематической вязкостью 17-400 сантистокс) при номинальном давлении 2,5 МПа (25 кгс/см²) при температуре рабочей жидкости +10...+60 °C, не ведущей к коррозии рабочих органов насосного агрегата. Насосы БГ11-2... эксплуатируются в районах с умеренным и холодным климатом, а также в районах с сухим или и влажным тропическим климатом, категории 4 по ГОСТ 15150-69. Допускается применение насосов (агрегатов) типа БГ11-2 в гидравлических системах, а также для перекачивания других, нейтральных к материалу насоса, жидкостей, обладающих смазывающей способностью. Номинальная тонкость фильтрации рабочей жидкости для насоса (агрегата) БГ11-21... составляет 40 мкм. Насосные агрегаты типа БГВ11-2 могут комплектоваться электродвигателями во взрывобезопасном исполнении. |
Параметры агрегатов насосных БГ11-2...
| Наименование параметра | Нормы для типоразмеров | ||||||||||
| БГ11-21А | БГ11-21 | БГ11-22А | БГ11-22 | БГ11-23А | БГ11-23 | БГ11-24А БГВ11-24А |
БГ11-24 | БГ11-25А | БГ11-25 | ||
| Рабочий объем, см³ | 5,0 | 8,0 | 11,2 | 16 | 22,4 | 29,1 | 40,0 | 56,0 | 80,0 | 100,0 | |
| Номинальная подача, дм³/с (л/мин) | 0,09 (5,5) | 0,15 (9,0) | 0,2 (12) | 0,3 (18) | 0,44 (26) | 0,64 (38) | 0,86 (51,5) | 1,22 (73,0) | 1,75 (105,0) | 2,22 (133,0) | |
| Коэффициент подачи не менее, % | 82 | 84 | 76 | 78 | 80 | 82 | 89 | 90 | 91 | 92 | |
| КПД не менее, % | 66 | 68 | 54 | 56 | 64 | 68 | 72 | 74 | 76 | 77 | |
| Давление на выходе, МПа (кгс/см²) номинальное максимальное |
2,5 (25) 3,0 (30) |
||||||||||
| Давление на входе номинальное, МПа (кгс/см²) | -0,02 (-0,2) | ||||||||||
| Частота вращения, с-1 (об/мин): - номинальная - максимальная - минимальная |
24,0 (1450) 30,0 (1800) 10,0 (600) |
||||||||||
| Номинальная мощность при номинальном давлении, кВт | 0,36 | 0,55 | 0,9 | 1,3 | 1,7 | 2,2 | 2,9 | 4,0 | 5,5 | 7,1 | |
| Номинальная мощность приводного электродвигателя, кВт | 0,37 | 0,55 | 1,1 | 1,5 | 2,2 | 3,0 | 4,0 | 5,5 | 7,5 | ||
| Тип электродвигателя | АИР80А4 | АИР80В4 | АИР90L4 | АИР100S4 | АИР100L4 | АИР112М4 | АИР132S4 | ||||
| Масса насосов не более, кг | 2,8 | 4,3 | 8,7 | 11,0 | 16,0 | ||||||
| Масса агрегатов с двигателем не более: серии АИР, кг серии АИМ (БГВ11-24А), кг |
16,0 | 20,0 | 25,0 | 30,0 | 40,0 | 42,0 | 47,0 | 55,0 | 86,0 | 91,0 | |
| 95,0 | |||||||||||
Примечания
1. Параметры указаны для работы насосов (агрегатов) на минеральном масле вязкостью 17-23 мм²/с ( сСт ) при температуре масла (50 ± 4) ºС.
2. Значения номинальной подачи, коэффициента подачи и КПД указаны при номинальном давлении, номинальной частоте вращения вала насоса (агрегата) и атмосферном давлении 760 ±150 мм pтутного столба.
3. Допускается отклонение рабочего объема не более ± 5%, уменьшение номинальной подачи и коэффициента подачи не более 3 %, увеличение номинальной мощности насоса (агрегата) не более 10 %.
4. Характеристики насосных агрегатов с буквой "Д" (поставка без электродвигателя) аналогичны типоисполнениям по своей
(первой - Г11-1 или второй - Г11-2) группе.
