Насосы пластинчатые
НПл 5/16, НПл 8/16, НПл 12,5/16, НПл 16/16, НПл 20/16, НПл 25/16

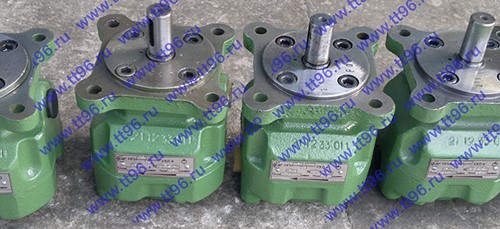

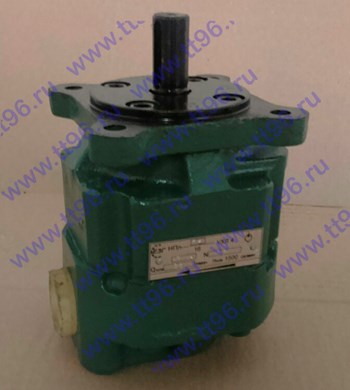

Насосы пластинчатые НПл-5/16, НПл-8/16, НПл-12,5/16, НПл-16/16, НПл-20/16, НПл-25/16

Насосы пластинчатые однопоточные НПл (НПл-5/16, НПл-8/16, НПл-12,5/16, НПл-16/16, НПл-20/16, НПл-25/16) (насосы лопастные) давления 16 МПа, габарита 1 применяются в гидроприводах металлорежущих станков и других машин, где требуется нерегулируемый по величине поток минерального масла. Температура -10 до +60 °С. Тонкость фильтрации масла 25 мкм.
Частота вращения насосов НПл давления 16 МПа габарита 1 - 1500 об/мин. Направление вращения - правое (по часовой стрелке со стороны привода). При необходимости насосы пластинчатые однопоточные НПл 5/16, НПл 8/16, НПл 12,5/16, НПл 16/16, НПл 20/16, НПл 25/16 давления 16 МПа габарита 1 могут быть изготовлены с левым направлением вращения вала.

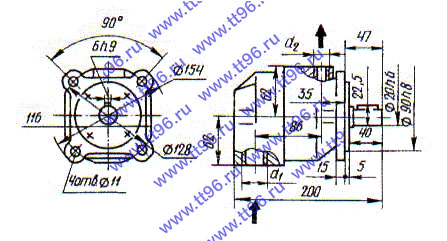

Размеры насосов НПл 5/16, НПл 8/16, НПл 12,5/16, НПл 16/16, НПл 20/16, НПл 25/16

Размеры насосов НПл-5/16, НПл-8/16, НПл-12,5/16, НПл-16/16, НПл-20/16, НПл-25/16

Примечание к чертежу: d1=K3/4", d2=К1/2" - резьба коническая по ГОСТ 6111-52.

Основные параметры насосов НПл 5/16, 8/16, 12,5/16, 16/16, 20/16, 25/16

Обозначение насоса Номинальное давление на выходе, МПа Номинальная подача, л/мин Номинальный рабочий объем, см3 Номинальная частота вращения, об/мин Номинальная мощность, кВт Масса, кг
НПл 5/16 16 5,3 5 1500 2,8 9,7
НПл 8/16 8,7 8 4,3
НПл 12,5/16 14,4 12,5 5,8
НПл 16/16 19,4 16 7,2
НПл 20/16 25,5 20 8,9
НПл 25/16 33,0 25 10,8

Так же Вам могут быть интересны платсинчатые насосы типа НПл 2го габраите, такие как НПл 45/16, НПл 56/16, НПл 80/16

Насосы пластинчатые
НПл 8/6.3, НПл 12,5/6.3, НПл 16/6,3, НПл 25/6,3, НПл 32/6,3, НПл 40/6,3

Насосы пластинчатые однопоточные НПл 8/6.3, НПл 12,5/6.3, НПл 16/6,3, НПл 25/6,3, НПл 32/6,3, НПл 40/6,3 (насосы лопастные) давления 6,3 МПа, габарита 1 применяются в гидроприводах металлорежущих станков и других машин, где требуется нерегулируемый по величине поток минерального масла. Температура -10 до +60 °С. Тонкость фильтрации масла 25 мкм.
Частота вращения насосов НПл давления 6,3 МПа габарита 1 - 960 об/мин. Направление вращения - правое (по часовой стрелке со стороны привода). При необходимости насосы пластинчатые однопоточныеНПл 8/6.3, НПл 12,5/6.3, НПл 16/6,3, НПл 25/6,3, НПл 32/6,3, НПл 40/6,3 давления 6,3 МПа габарита 1 могут быть изготовлены с левым направлением вращения вала.
Насосы пластинчатые НПл-8/6.3, НПл-12,5/6.3, НПл 16/6,3, НПл 25/6,3, НПл-32/6,3, НПл-40/6,3

Размеры насосов НПл 8/6.3, НПл 12,5/6.3, НПл 16/6,3, НПл 25/6,3, НПл 32/6,3, НПл 40/6,3

Размеры насосов НПл-8/6.3, НПл-12,5/6.3, НПл 16/6,3, НПл 25/6,3, НПл-32/6,3, НПл-40/6,3

Примечание к чертежу: d1=K3/4", d2=К1/2" - резьба коническая по ГОСТ 6111-52.

Основные параметры насосов НПл-(8, 12.5, 16, 20, 32,40)/6.3

Название (старое название) Номинальное давление на выходе, МПа Номинальная подача, л/мин Номинальный рабочий объем, см3 Номинальная частота вращения, об/мин Номинальная мощность, кВт Масса, кг
НПл 8/6,3
(Г12-31АМ)
6,3 5,8 8 960 1,04 9,7
НПл 12,5/6,3
(Г12-31М)
9,7 12,5 1,6
НПл 16/6,3
(Г12-32АМ)
12,7 16 1,9
НПл 25/6,3
(Г12-32М)
21,1 25 2,8
НПл 32/6,3
(Г12-33АМ)
27,9 32 3,6
НПл 40/6,3
(Г12-33М)
35,7 40 4,3

Так же Вам могут быть интересны платсинчатые насосы типа НПл 2го габраите, такие как НПл 63/6,3, НПл 80/6,3, НПл 125/6,3
