Пневмораспределители трехлинейные 3/2 сдвоенные с пневматической блокировкой, а именно У71-22А, У71-24А, У71-26А

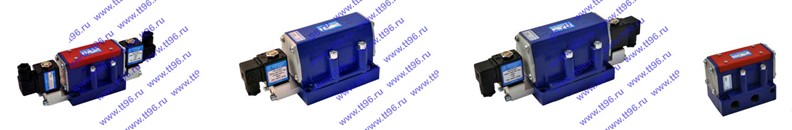

Пневмораспределители трехлинейные 3/2 сдвоенные  У71-22А, У71-24А, У71-26А

Назначение

Пневмораспределители трехлинейные сдвоенные с условным проходом 16; 25 и 40мм У71... с пневматической блокировкой, односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированием управления предназначены для управления кузнечнопрессовыми и другими машинами. Пневмораспределители рассчитаны для работы на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433 и содержащем распыленное масло. Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Кузнечно прессовые механизмы оснащенные пневмораспределителями У71 имеют двуручную или педальную систему управления.
Механизм распределительного устройства: клапанного типа.
Пневмораспределители У7124, У7122, У7126 рассчитаны для работы на сжатом воздухе под давлением от 0,25 МПа до 1,0 МПа, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80, содержащем распыленное масло вязкостью от 10 до 35 мм°/с (сСт) при температуре 50°С, концентрация из расчета от двух до четырех капель на 1 м³ воздуха, приведенного к условиям по ГОСТ 12449.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Кроме поставки самих пневмораспределителей У71-22А, У71-24А и У71-26А, мы предлагаем запчасти к пневмораспределителям У71-2...А.
На пневмораспределителях У71-... устанавливается одна (а не две, как первоначально) пластина-глушитель. Для повышения прочности и в целях сохранения целостности пластины-глушителя, поверх пластины-глушителя установлена металлическая защитная плита. Защитная плита вместе с пластиной-глушителем надёжно крепится к корпусу распределителя винтами.

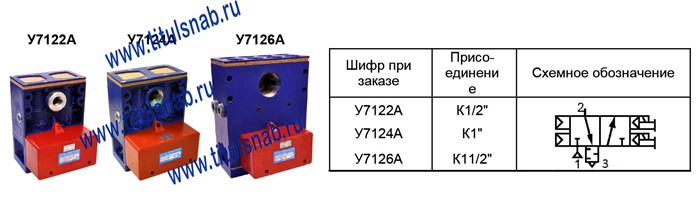

Структура условного обозначения пневмораспределителей У712...А

У71-22А   УХЛ   4

Категория размещения пневмораспределителя по ГОСТ 15150 (4)
Климатическое исполнение по ГОСТ 15150 (УХЛ, О)
Условный проход: 2А - 16 мм (У71-22А); 4А - 25 мм (У71-24А); 6А - 40 мм (У71-26А)

Характеристики пневмораспределителей У71-2...A

Параметры

Типоразмеры

Клапан У71-22А
(16 ОСТ2 КП92-4-83)

Клапан У71-24А
(25 ОСТ2 КП92-4-83)

Клапан У71-26А
(40 ОСТ2 КП92-4-83)

Условный проход, мм

16

25

40

Номинальное давление, МПа

1,0

Минимальное рабочее давление, МПа, не более

0.25

Остаточное давление воздуха на выходе при опоражнивании пневмомагистрали через одну секцию пневмораспределителя при давлении 0.63 МПа, МПа, не более

0,02

Пропускная способность пневматической линии "вход" ("1") -"выход" ("2"), Kv*, м3/час, не менее

8

12

22

Пропускная способность пневматической линии "выход" ("2") -"атмосфера" ("3"), Kv*, м3/час, не менее

10,5

18,5

27,0

Время включения при давлении 0.63 МПа, с, не более

0,06

Время выключения при давлении 0.63 МПа, с, не более

0,08

Максимальное число срабатываний, мин-1

100

90

70

Род тока

постоянный

Напряжение, В

24, 110

Масса пневмораспределителя, кг, не более

8,5

8,5

14,5

Размеры и схема подключения распределителей У71-22А, У71-24А, У71-26А

У7124А, У71-24А, У71-22А, У71-24А

Электрическая схема соединения

У71-24, У71, У71-2..., У71-24А, У71-22, У7122




Устройство пневмораспределителей У71-22

Пневмораспределители У71-22, У71-24А и У71-26А конструктивно состоят из 2-х клапанных секций соединенных между собой. Управление работой каждой секции осуществляется трехлинейным распределителем с электромагнитным управлением (24 В или 110 В, ток постоянный). Для контроля неисправности каждой из трехлинейных секций к их полостям пневмоусилителей подключен сигнализатор - датчик давления. Электрическое управление каждой секцией осуществляется по самостоятельной цепи посредством разъема. Подключение распределителей У71-2… к пневматической сети осуществляться пневматическими трубками или жесткими трубопроводами с сечением согласно условного прохода пневмораспределителя (16 мм, 25 мм или 40 мм).

Описание работы пневмораспределителя У71-22А(24А,26А)

При подаче электрического сигнала на электромагниты пилотных распределителей сжатый воздух поступает в полости пневмоусилителей обеих секций, клапанные блоки перемещаются к нижним седлам и перекрывают их, воздух поступает на выход распределителя. Если одна из секций не включилась (не выключилась), то на выходе распределителя давление не будет превышать 0,02 МПа, т.к. сжатый воздух будет стравливаться другой секцией в атмосферу, при этом электрическая цепь сигнализатора разомкнется.
Для исключения возможности рассогласования управляющих сигналов, приводящей к несинхронности срабатывания секций пневмораспределителя У71-22А, У71-24, У71-26А, в конструкции распределителя предусмотрен электронный блок управления.

Примечания по эксплуатации

  • Пневмораспределители У71-22, У71-24, У71-26 работают от сети постоянного тока напряжением 24 В или 110 В;
  • Пневмораспределители У71-22А, У71-24А, У71-26А работоспособны в любом пространственном положении;
  • Время рассогласования электрических сигналов управления секциями пневмораспределителя не должно быть более 0,05 с;
  • Пневмораспределитель исключает возможность повторного включения при одной невыключенной секции;
  • При подключении контактов микровыключателя последовательно в электрическую цепь "ОБЩИЙ СТОП" машины, распределитель У71- обеспечивает размыкание этой цепи при несрабатывании одной из секций;
  • Виброустойчивость и вибропрочность соответствуют III степени жесткости по ГОСТ 28988;
  • Степень защиты распределителей У71-22А, У71-24А, У71-26А от воздействия окружающей среды и степень защиты персонала от соприкосновения к токоведущим частям IP20 по ГОСТ 14254-96;
  • Пневмораспределители У7122, У7124, У7126 могут работать при любых режимах и продолжительности включений по ГОСТ 19264-82;
  • Колебания напряжения питания от номинального в пределах 10%;
  • Требования безопасности при эксплуатации должны соответствовать ГОСТ 12.3.001-85;
  • При рабочих давлениях 5 кгс/см² рекомендуется пневмораспределители У71 закрывать специальными звукопоглощающими кожухами и устанавливать их вне зоны нахождения обслуживающего персонала;
  • Средняя суммарная оперативная трудоёмкость текущих ремонтов - не более 7 чел./ч.

Примеры условного обозначения пневмораспределителей У71-22А, У71-24А, У71-26А :

пневмораспределитель У71-24А (24) УХЛ4 - пневмораспределитель сдвоенный, с пневматической блокировкой, условный проход 25 мм, напряжение 24В, ток постоянный, климатическое исполнение УХЛ4
(возможны обозначения: пневмораспределитель У71-24, У7124, У7124А, y71-24a, e71-24f);



Трёхходовой сдвоенный сблокированный клапан, применявшийся на гильотине НД3312Г

Воздухопровод гильотины состоит из пневматического блока, ресивера, маслораспылителя и трехходового сдвоенного сблокированного клапана (аналог У71-22А), соединенных линиями связи с муфтой-тормозом.
Трехходовой сдвоенный сблокированный клапан (см. рисунок выше) представляет собой сдвоенный пневматический клапан с сервоуправлением от электропневматических включающих вентилей ВВ-32. Исполнение клапана нормально-закрытое, то есть при обесточенных катушках электромагнитов включающих вентилей переход через клапан закрыт.
Для включения клапана на обмотки катушек электромагнитов включающих вентилей подается напряжение, при этом клапан вентиля связывает полость I, постоянно соединенную с ресивером ножниц, с полостью IV. Сжатый воздух, подводимый к включающим вентилям, проходит через фильтр 9. Под давлением сжатого воздуха поршни 6 поднимаются вверх, сжимают пружины 4 и, предварительно уменьшая живое сечение, перекрывают выхлопные отверстия. Одновременно в конце хода штока 7 поднимаются клапаны 2, сжимая пружины 1. Полости I и II соединяются. Полость III отключается, соединяя пневмосеть от ресивера с пневмоцилиндром муфты-тормоза, и происходит включение дисков муфты.
После снятия напряжения с обмоток катушек электромагнитов (отключение муфты) вентили ВВ-32 перекрывают доступ сжатого воздуха в полость IV, одновременно соединяя ее с атмосферой. При этом давление в полости IV падает, и поршни 6 под действием пружин 4 возвращаются в исходное положение, соединяя полость II с атмосферой. Сжатый воздух, выходя из полости, проходит через глушители 8. В это время пружины 1 возвращают в исходное положение клапаны 2, перекрьюая доступ сжатого воздуха из ресивера в муфту-тормоз и клапан. Муфта-тормоз отключается.
Если при включении клапана один из поршней не включится, то сжатый воздух будет поступать из полости II в атмосферу через щель между кольцом 5 и втулкой 3, и включение муфты-тормоза не произойдет. Одновременно коромысло перекосится и нажмет на микропереключатель, который отключит электрическую цепь управления ножницами.
Если во время работы на одиночных ходах один из клапанов электропневматического управления не выключится (не соединится с атмосферой), то управляемый им поршень останется в верхнем положении; при этом верхний клапан будет открыт, а нижний — закрыт. Сжатый воздух, пропускаемый верхним клапаном, будет поступать через открытый нижний клапан другого поршня в атмосферу. При этом коромысло также перекосится и отключит электрическую цепь управления ножницами.
