Описание товара
 |

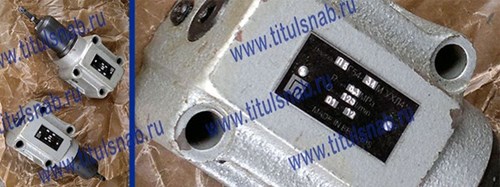

Гидроклапаны давления типа Г54-32 (Ду 10 мм) предназначены для использования в гидросистемах в качестве: клапан разности давлений для поддержания заданной разности давлений, определяемой настройкой пружины, в подводимом и отводимом потоках рабочей жидкости, или в одном из этих потоков и постороннем потоке. клапана последовательности для пропускания потока рабочей жидкости при достижении заданной величины давления, определяемой настройкой пружины, в этом потоке или управляющем (дистанционное управление)потоке. предохранительного клапана для предохранения объёмного гидропривода от давления, превышающего установленное. переливного клапана для поддержания заданного давления путем непрерывного слива рабочей жидкости во время работы. Клапаны Г54-32, ПГ54-32М, АГ54-32, ПАГ54-32М, БГ54-32, ПБГ54-32М, ВГ54-32, ПВГ54-32М, ДГ54-32, ПДГ54-32М имеют резьбовое и стыковое исполнение по присоединению. При резьбовом присоединении отверстия корпуса для подключения линий имеют коническую резьбу K3/8". В клапанах стыкового присоединения отверстия выводятся на стыковую плоскость и оканчиваются цековками под кольца (по ГОСТ 9833-73) для уплотнения стыка между аппаратом и специальными панелями или промежуточными плитами в которых нарезана резьба для монтажа штуцеров. |
|
|
|
Указания по эксплуатации гидроклапанов (П)Г54-3:
- при изменении вязкости рабочей жидкости более чем на 20% от первоначальной произведите её замену;
- количество механических примесей в масле в процессе эксплуатации не должно превышать 0,005% по массе, а воды - 0,05%;
- гидроклапаны давления должны быть встроены в гидросистему так, чтобы орган управления аппарата был расположен в безопасном месте, удобном для обслуживания;
- трубы должны иметь проходные сечения, соответствующие размерам присоединительных отверстий, уменьшение сечений т вмятины не допускаются;
- присоединения гидроклапанов давления к гидросистеме должны обеспечивать полную герметичность во избежании течи масла и подсоса воздуха;
- перед началом работы удалите воздух из системы;
- для опломбирования регулировочного узла аппарата после настройки предусмотрены отверстия диаметром 2 мм в колпачке и винте.
Параметры гидроклапанов давления Г54-32, ПГ54-32, АГ54-32, ПАГ54-32, БГ54-32, ПБГ54-32, ВГ54-32, ПВГ54-32, ДГ54-32, ПДГ54-32
| Параметр | Нормы для исполнений | ||||
| Гидроклапан Г54-32(М) ПГ54-32 |
Гидроклапан АГ54-32(М) ПАГ54-32 |
Гидроклапан БГ54-32(М) ПБГ54-32 |
Гидроклапан ВГ54-32(М) ПВГ54-32 |
Гидроклапан |
|
| Условный проход, мм | 10 | 10 | 10 | 10 | 10 |
| Расход, л/мин: номин. / макс. / мин. | 32 / 45 / 1 | ||||
| Внутренние утечки, см³/мин, не более | 15 | 25 | 65 | 100 | 200 |
| Давление настройки номинальное, МПа | 2,5 | 1,0 | 6,3 | 10,0 | 20,0 |
| Диапазон настройки давления, МПа | 0,4-2,8 | 0,3-1,2 | 0,6-7,0 | 1,2-11,2 | 4,0-23,0 |
| Номинальный перепад давлений, МПа | 0,2 | ||||
| Масса клапана, кг: резьбовое (стыковое) | 2,3 (2,55) | ||||
Условное обозначение гидроклапанов давления типа Г54-3
| Х | Х | Г54-3 | Х | ХХХХ | |||||
|
Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1
|
|||||||||
 |
|||||||||
|
Исполнение по усл. проходу: 2 - 10 мм, 4 - 20 мм, 5 - 32 мм
|
|||||||||
|
|||||||||
|
Обозначение типа гидроклапана (М - означает "модернизированный")
|
|||||||||
|
|||||||||
|
Исполнение по номинальному давлению настройки: А - 1 Мпа, Б - 6,3 МПа, В - 10 МПа, Д - 20 МПа
|
|||||||||
|
|||||||||
|
Исполнение клапана по способу монтажа: без индекса - трубный (резьбовой), П - стыковой (притычный)
|
|||||||||
Габаритные и присоединительные размеры гидроклапана давления типа (П)Г54-32

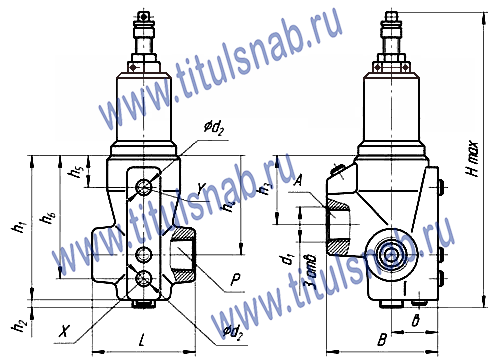

Размеры гидроклапана давления типа Г54-32 (резьбовое присоединение)
|
||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||

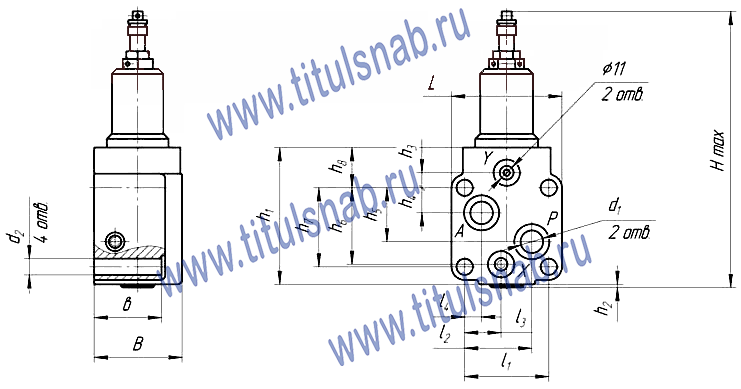

Размеры гидроклапана давления типа ПГ54-32 (стыковое присоединение)
|
||||||||||||||||||||||||||||||||||||||||||
| Модель клапана | Размеры, мм | |||||||||||||||||
| Hmax | L (h14) | B (h14) | h1 | h2 | h3 | h4 | h5 | h6 | h7 | h8 | l1 | l2 | l3 | l4 | b | d1 | d2 | |
| ПАГ54-32(М) |
201 |
68 |
67 |
91 |
2 |
13
|
13 |
28 |
43 |
41 |
36 |
50 |
38 |
20 |
12 |
49 |
10 |
11 |
| ПГ54-32(М) | ||||||||||||||||||
| ПБГ54-32(М) | ||||||||||||||||||
| ПВГ54-32(М) | ||||||||||||||||||
| ПДГ54-32(М) | ||||||||||||||||||
Принцип работы гидроклапанов давления (П)Г54-32
 |

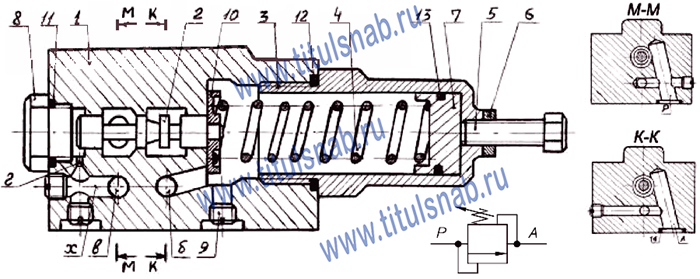

В расточке корпуса 1 (см. рисунок выше) помещён золотник 2. Расположенная в колпачке 3 пружина 4 через шайбу 10 препятствует перемещению золотника внутрь колпачка. Натяг пружины регулируется перемещением упора 7 с помощью регулировочного винта 5, контргайка 6 на винте фиксирует настройку.
Рабочая жидкость, подводимая в полость клапана Р, через каналы «в, х» и демпферное отверстие «г» поступает под торец золотника 2. Давление жидкости на торец золотника уравновешивается усилием пружины 4. При возрастании давления в подводящей гидролинии увеличивается давление и на торец золотника 2. Преодолевая усилие пружины, золотник 2 сдвигается и соединяет полости Р и А. Так как полость под колпачком 3 соединена каналом «б» с полостью отвода А, то разность давлений в подводящем и отводящем каналах, определяемая усилием пружины, поддерживается постоянной независимо от изменения давления в гидросистеме.
Пример условного обозначения гидроклапана давления с условным проходом 10 мм, работающем при номинальном давлением 2,5 МПа (диапазон регулирования 0,4-2,8 МПа), стыкового монтажа, предназначенном для работы в умеренном климате: Гидроклапан давления ПГ54-32М УХЛ4
